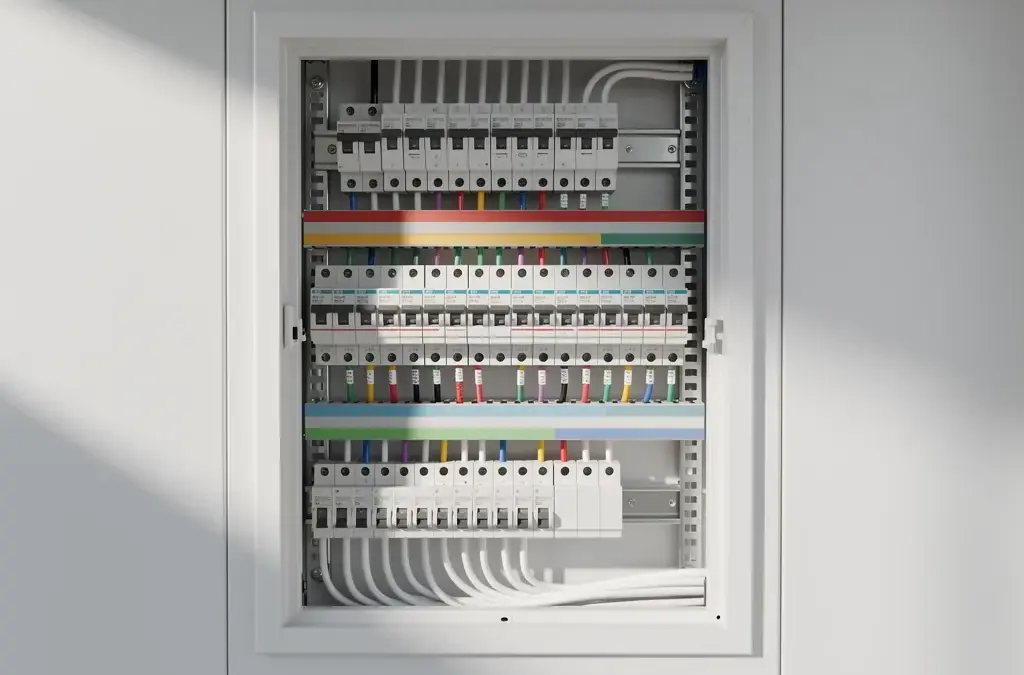

VDE-Normen für Zählerschränke im Überblick

Transparenzhinweis: Dieser Beitrag wurde mit Hilfe von künstlicher Intelligenz (KI) strukturiert und vor der Veröffentlichung redaktionell bearbeitet & geprüft.

⏱ 9 Min. Lesezeit

VDE Normen für Zählerschränke sind entscheidend für die Sicherheit und Funktionalität in der Elektroinstallation. Diese Normen geben maßgebliche Richtlinien vor, die sowohl für Neubauten als auch für Bestandsanlagen von Bedeutung sind. Die Einhaltung der VDE Normen gewährleistet nicht nur die Einhaltung gesetzlicher Vorgaben, sondern sorgt auch für den effizienten Betrieb elektrischer Systeme.

Insbesondere die Normen wie die VDE-AR-N 4100 konkretisieren Anforderungen an Zählerschränke und deren Platzierung. So müssen in jedem Zählerschrank Mindestanforderungen an den anlagenseitigen Anschlussraum und die Sicherung von Spannungsabgriffen berücksichtigt werden. Diese Vorgaben sind für Planer

Welche VDE-Normen sind für Zählerschränke relevant?

Die wesentlichen VDE-Normen für Zählerschränke umfassen die VDE-AR-N 4100:2026, die spezifische Anforderungen an die Konstruktion und Installation dieser Schränke stellt. Diese Normen gewährleisten die Sicherheit und Effizienz bei der Verwendung von Zählerschränken in elektrischen Anlagen.

Was besagt die VDE-AR-N 4100:2026 und welche Änderungen wurden eingeführt?

Die VDE-AR-N 4100:2026 ist eine bedeutende Norm, die klare Vorgaben für die Gestaltung und den Einsatz von Zählerschränken definiert. Eine der zentralen Änderungen in dieser aktuellen Fassung ist die Festlegung, dass der anlagenseitige Anschlussraum (AAR) mindestens 300 mm hoch sein muss. Diese Maßnahme wurde eingeführt, um eine einheitliche Gestaltung zu ermöglichen und die Erreichbarkeit für Wartungsarbeiten zu verbessern. Zudem ist es nicht zulässig, den AAR als Stromkreisverteiler zu verwenden, um potenzielle Sicherheitsrisiken zu minimieren.

Inwiefern betreffen die VDE-Normen die Planung und Errichtung von Zählerschränken?

Die VDE-Normen haben unmittelbare Auswirkungen auf die Planung und den Aufbau von Zählerschränken. Beispielsweise müssen in jedem Zählerschrank mindestens ein Spannungsabgriff für die Versorgung von Smart Meter Gateways vorgesehen sein. Diese Anforderung stellt sicher, dass die moderne Technik in der Elektroinstallation effizient integriert wird. Zudem ist das Durchschleifen von Zählerschränken untersagt, was bedeutet, dass jede Stromversorgung ordnungsgemäß und separat geführt werden muss, um Sicherheitsstandards zu wahren. Zu den häufigsten Fehlern bei der Planung gehört das Ignorieren der genannten Anforderungen, was später zu teuren Nachrüstungen führen kann.

Wie wirkt sich die VDE-AR-N 4100 auf bestehende Anlagen aus?

Die VDE-AR-N 4100 hat bedeutende Auswirkungen auf bestehende Anlagen, da sie striktere Anforderungen an die Ertüchtigung und Umrüstung von Zählerplätzen stellt. Diese Norm fordert Sicherheitsstandards und technische Anpassungen, die vor allem bei älteren Installationen wichtig sind.

Was sind die Anforderungen an die Ertüchtigung bestehender Zählerplätze?

Die VDE-AR-N 4100 definiert klare Anforderungen für die Ertüchtigung bestehender Zählerplätze. Jede Ertüchtigung muss sicherstellen, dass die technische Sicherheit und die Betriebssicherheit gewahrt bleiben. So muss beispielsweise der anlagenseitige Anschlussraum (AAR) eine Mindesthöhe von 300 mm aufweisen. Altersbedingte Mängel, wie unzureichende Spannungsversorgungen oder fehlende Sicherungen, müssen behoben werden, um den aktuellen Standards zu entsprechen.

Welche Schritte sind bei der Umrüstung auf die neue Norm notwendig?

Die Umrüstung auf die VDE-AR-N 4100 erfordert mehrere gezielte Schritte. Zunächst sollte eine Bestandsaufnahme der bestehenden Installationen erfolgen, um herauszufinden, welche Komponenten nicht normgerecht sind. Anschließend sind technische Anpassungen notwendig, wie die Installation eines Spannungsabgriffes für Smart Meter Gateways. Dieser muss gemäß den Vorgaben mit maximal 16A abgesichert werden.

Ein weiterer wichtiger Aspekt ist die Vermeidung von Durchschleifverbindungen zwischen Zählerschränken, da dies nach den neuen Bestimmungen nicht zulässig ist. Um mögliche Fehlerquellen zu minimieren, sollten alle Arbeiten gemäß den anerkannten Regeln der Technik, insbesondere nach DIN 0603-100, durchgeführt werden. Diese umfassende Überprüfung und Anpassung der Infrastruktur gewährleistet nicht nur die Einhaltung der Norm, sondern auch eine nachhaltige Betriebssicherheit.

Was sind die wichtigsten technischen Details der VDE-Normen für Zählerschränke?

Die VDE Normen für Zählerschränke legen essentielle technische Spezifikationen fest, darunter Maße, Abstände, und Installationsvorschriften für Stromkreisverteiler. Diese Vorgaben gewährleisten die Sicherheit, Funktionalität und Kompatibilität der elektrischen Anlagen in Wohn- und Gewerbegebäuden.

Welche Maße und Abstände sind vorgeschrieben?

Die VDE-Normen definieren präzise Maße und Abstände, um die Sicherheit und Zugänglichkeit der Zählerschränke zu gewährleisten. So muss der anlagenseitige Anschlussraum (AAR) beispielsweise mindestens 300 mm hoch sein. Diese Anforderung stellt sicher, dass ausreichend Platz für elektrische Anschlüsse und die Installation von Mess- und Steuergeräten vorhanden ist. Zudem müssen Zählerschränke in vertikaler und horizontaler Ausrichtung so installiert werden, dass kein Abstand unter 5 cm zu anderen elektrischen Komponenten unterschritten wird, um eine Überhitzung und somit Brandgefahr zu vermeiden.

Wie müssen Stromkreisverteiler in Einklang mit den VDE-Normen installiert werden?

Bei der Installation von Stromkreisverteilern sind spezifische Vorgaben der VDE-Normen zu beachten, um sowohl die Funktionsfähigkeit als auch die Sicherheit zu garantieren. Jeder Stromkreisverteiler muss mit einem Spannungsabgriff ausgestattet sein, der die Versorgung für Smart Meter Gateways ermöglicht, dabei ist auf eine Absicherung von maximal 16A / 25kA zu achten. Zudem ist wichtig, dass das Durchschleifen von Zählerschrank zu Zählerschrank nicht gestattet ist; stattdessen sollten die Verbindungen direkt in den jeweiligen Zählerschrank geleitet werden. Diese Regelungen tragen dazu bei, die Lastverteilung optimal zu steuern und potenzielle Fehlerquellen zu minimieren, wodurch die gesamte elektrische Installation zuverlässiger wird.

Welche häufigen Fehler treten bei der Einhaltung der VDE-Normen auf?

Bei der Einhaltung der VDE Normen für Zählerschränke treten häufig Missverständnisse und planungstechnische Fehler auf. Diese ergeben sich oft aus unzureichender Kenntnis der aktuellen Normen und der ungenauen Umsetzung der Vorschriften, die zu sicherheitsrelevanten Mängeln führen können.

Was sind häufige Missverständnisse bei der Installation von Zählerschränken?

Ein typisches Missverständnis bei der Installation von Zählerschränken ist die Annahme, dass alle Geräte beliebig in einem Zählerschrank angeordnet werden dürfen. Tatsächlich müssen Anordnung und Zugänglichkeit gemäß den Vorgaben der VDE-Normen gestaltet werden. Beispielsweise muss die Montagehöhe so gewählt werden, dass der Bediener jederzeit Zugang zu den Schaltern hat. Eine häufige Fehlerquelle ist auch die Vernachlässigung der Abstände zwischen dem Zählerschrank und anderen baulichen Elementen, die zu einer Überhitzung und damit zu einem Sicherheitsrisiko führen kann.

Wie können Fehlerquellen bei der Planung und Umsetzung vermieden werden?

Um Fehler bei der Planung und Umsetzung zu vermeiden, sollte sich bereits in der frühen Planungsphase intensiv mit den aktuellen VDE Normen vertraut gemacht werden. Die Einbeziehung eines erfahrenen Elektroinstallateurs in die Planung kann viele Missverständnisse ausräumen. Zudem empfiehlt es sich, eine Checkliste zu nutzen, um alle relevanten Punkte abzukreuzen, wie die richtige Dimensionierung der Zählerschränke, die korrekte Verdrahtung und die Einhaltung der geforderten Sicherheitsabstände. Ein weiterer wichtiger Schritt ist die frühzeitige Durchführung von Prüfungen und Abnahmen, um sicherzustellen, dass alle Vorschriften eingehalten werden.

Welche aktuellen Trends und Entwicklungen gibt es im Bereich der VDE-Normen für Zählerschränke?

Aktuelle Trends im Bereich der VDE Normen Zählerschrank zeigen, dass neue Technologien und der Einsatz erneuerbarer Energien maßgeblich die Normierungsrichtlinien beeinflussen. Mit der fortschreitenden Digitalisierung und dem Trend zur Photovoltaik-Integration lassen sich signifikante Anpassungen im Normenwerk erkennen.

Wie beeinflussen neue Technologien die Normen für Zählerschränke?

Neue Technologien, insbesondere durch die Entwicklung von Smart Metering und intelligenten Gebäudevernetzungen, wirken sich erheblich auf die VDE Normen aus. Zählerschränke müssen zunehmend Funktionen für digitale Datenauslesung und -verarbeitung bieten, was durch die Einführung von Anwendungsregelungen wie der VDE AR-N 4100 verdeutlicht wird. Diese Regelung fordert beispielsweise die Bereitstellung eines Spannungsabgriffs in jedem Zählerschrank, um die Integration von Smart Meter Gateways zu ermöglichen. Die Zielsetzung besteht darin, die Energieeffizienz zu steigern und die Datenübertragung zu optimieren.

Welche Rolle spielen erneuerbare Energien bei den VDE-Vorgaben?

Die zunehmende Bedeutung erneuerbarer Energien, vor allem durch Solar- und Windkraft, hat die VDE Normen für Zählerschränke stark beeinflusst. Laut aktueller Berichte müssen Zählerschränke nach 2026 nicht nur für den üblichen Energieverbrauch geeignet sein, sondern auch spezifische Anforderungen für die Einspeisung von Solarstrom erfüllen. Ein Beispiel hierfür ist, dass die VDE-AR-N 4100 klare Vorgaben zur Dimensionierung und Ausführung von Zählerplätzen enthält, um die Interoperabilität und Sicherheit der Systeme zu gewährleisten. In vielen Bundesländern wird durch diese Normen eine Erhöhung der Anforderungen für die elektrotechnische Sicherheit gefordert, um Fehlfunktionen und Überlastungen zu vermeiden.

Fazit

Die Einhaltung der VDE-Normen für Zählerschränke ist nicht nur eine gesetzliche Vorgabe, sondern auch entscheidend für die Sicherheit und Zuverlässigkeit elektrischer Installationen. Durch sorgfältige Planung und Prüfung der entsprechenden Normen können Sie sicherstellen, dass Ihr Zählerschrank sowohl den technischen Anforderungen als auch den Sicherheitsstandards entspricht.

Um eventuelle Risiken zu minimieren, sollten Sie bei der Auswahl und Installation Ihres Zählerschranks stets einen qualifizierten Elektriker zu Rate ziehen. Zudem empfiehlt es sich, regelmäßig die aktuellen VDE-Normen zu konsultieren, um auf dem neuesten Stand der Technik zu bleiben und die Effizienz Ihres Systems dauerhaft zu gewährleisten.
