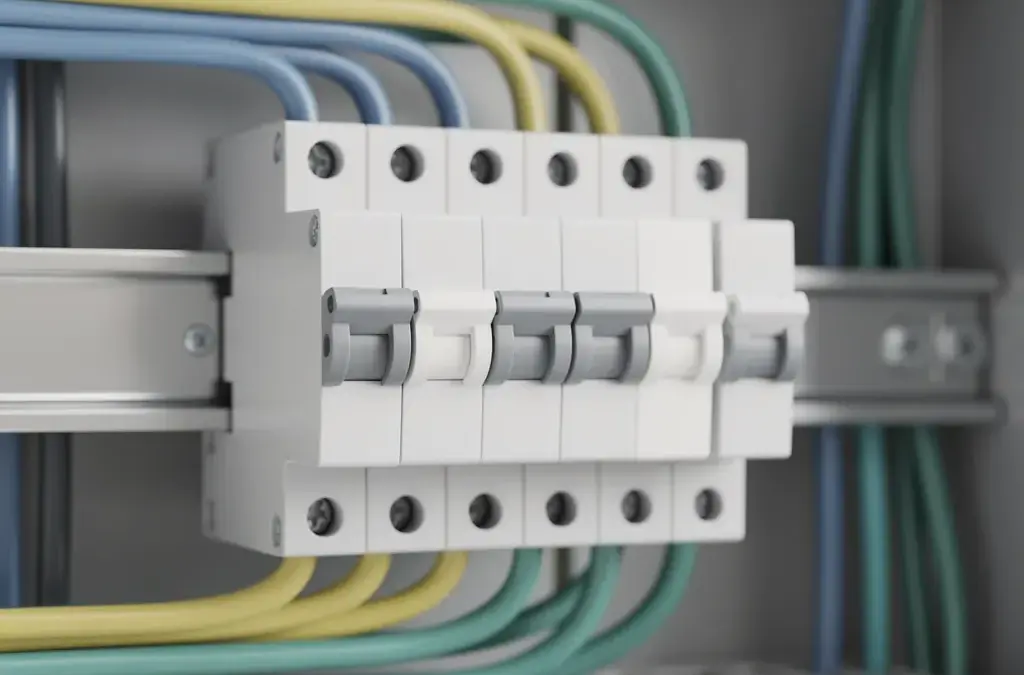

Leitungsschutzschalter für jeden Bedarf: Anwendungsbereiche im Überblick

Transparenzhinweis: Dieser Beitrag wurde mit Hilfe von künstlicher Intelligenz (KI) strukturiert und vor der Veröffentlichung redaktionell bearbeitet & geprüft.

⏱ 9 Min. Lesezeit

die richtige Auswahl und Anwendung von Leitungsschutzschaltern ist entscheidend. Sie sorgen für ein hohes Maß an Sicherheit und Zuverlässigkeit in der elektrischen Infrastruktur. Im folgenden Artikel erhalten Sie einen umfassenden Überblick über die verschiedenen Anwendungsbereiche von Leitungsschutzschaltern

Welche Funktionen übernehmen Leitungsschutzschalter?

Leitungsschutzschalter, kurz LS-Schalter, schützen elektrische Systeme vor Überlastung und Kurzschluss, indem sie den Stromkreis unterbrechen, wenn der Sicherheitswert überschritten wird. Dies verhindert Schäden an Leitungen und angeschlossenen Geräten sowie potenzielle Brände.

Ein Leitungsschutzschalter übernimmt mehrere essenzielle Funktionen in der Elektroinstallation. Bei Überlastung, beispielsweise durch einen defekten Elektrogerät oder eine zu hohe Anzahl an gleichzeitig betriebenen Geräten, wird der übermäßige Stromfluss erkannt und der Stromkreis sofort deaktiviert. Dies schützt nicht nur die Leitungen, sondern auch die Geräte, die mit ihnen verbunden sind, vor irreparablen Schäden. Kurzschlüsse, die beispielsweise durch beschädigte Kabel oder falsch installierte Geräte entstehen können, lösen ebenfalls einen schnellen automatischen Ausschluss des Stromkreises aus. Ohne einen funktionierenden Leitungsschutzschalter könnte der hohe Stromfluss zu Überhitzung und letztendlich zu einer Brandgefahr führen.

Wie schützt ein Leitungsschutzschalter unsere elektrischen Systeme?

Leitungsschutzschalter können Stromkreise bei Überlast und Kurzschluss unterbrechen. Sie sind in verschiedenen Typen erhältlich, angepasst an unterschiedliche Anwendungen, wie beispielsweise für Haushalte oder industrielle Nutzung. Dabei erkennen moderne Geräte nicht nur sofortige Fehler, sondern haben häufig auch integrierte Reset-Funktionen. Interessanterweise gibt es für Modellvarianten spezielle Ausstattungen, die eine Kombination mit Fehlerstromschutzschaltern (FI-Schaltern) ermöglichen, um einen umfassenden Schutz zu gewährleisten. So kann der LS-Schalter auch bei Fehlfunktionen oder fehlerhaftem Verhalten von Geräten reagieren.

Welche Risiken bestehen ohne Leitungsschutzschalter?

Ohne Leitungsschutzschalter können erhebliche Risiken auftreten. Überlastete Leitungen können sich erhitzen und im schlimmsten Fall Brände auslösen. Kurzschlüsse hingegen führen häufig zu einer sofortigen Überhitzung, was zu erheblichen Schäden an elektrischen Geräten und der Infrastruktur führt. In vielen Wohngebäuden wird die Sicherheit jedoch oft vernachlässigt, vor allem bei älteren Installationen, die noch ohne moderne Schaltsysteme auskommen müssen. Das Fehlen eines Leitungsschutzschalters ist nicht nur ein technischer Mangel, sondern auch ein ernstes Sicherheitsrisiko, das sowohl materielle als auch persönliche Schäden verursachen kann.

Wo kommen Leitungsschutzschalter in der Elektroinstallation zum Einsatz?

Leitungsschutzschalter finden in verschiedenen Bereichen der Elektroinstallation Anwendung, darunter Wohngebäude, gewerbliche Anlagen und die Industrie. Sie schützen elektrische Leitungen vor Überlastung und Kurzschluss, was ihre Vielseitigkeit und Notwendigkeit unterstreicht.

In Wohngebäuden sind Leitungsschutzschalter essenziell, um die Sicherheit in den elektrischen Installationen zu gewährleisten. Sie setzen einer Überlastung und Kurzschlüssen im Stromkreis Grenzen und verhindern somit potenziell gefährliche Situationen, wie etwa Brände. Bei der Installation sollte darauf geachtet werden, dass jeder Stromkreis separat abgesichert ist, was häufig mit Automaten für Licht und Steckdosen geschieht. Bei einem typischen Einfamilienhaus sind meist 10 Ampere für Lichtstromkreise und 16 Ampere für Steckdosenstromkreise Standard.

In gewerblichen Anlagen werden Leitungsschutzschalter häufig in Kombination mit anderen Sicherheitsmechanismen eingesetzt, um eine höhere zuverlässige Absicherung zu gewährleisten. Hierbei kommen oft mehrpolige Automaten zum Einsatz, um komplexe Stromverteilungen abzusichern. Eine häufige Anwendung ist in Geschäftshäusern zu finden, wo ein erhöhtes Risiko aufgrund von Geräten wie Druckern oder Kühlanlagen besteht, die regelmäßig hohe Stromlasten ziehen. In diesen Fällen sind auch selektive Schutzkonzepte wichtig, die das Abschalten einzelner Teile der Anlage ermöglichen, ohne den gesamten Betrieb zu unterbrechen.

In der Industrie gibt es spezifische Anwendungsfälle für Leitungsschutzschalter, die stark von der jeweiligen Branche abhängen. Maschinen oder Anlagen mit hoher Leistung benötigen besondere Schutzvorrichtungen, oft in Form von motor- oder fehlerstromgeschützten Leitungsschutzschaltern. In Werkstätten oder Produktionsbetrieben kommt es häufig vor, dass Maschinen bei Störungen oder Überlast abschalten müssen, um Schäden zu verhindern. Eine klare Kennzeichnung der verschiedenen Automaten Typen ist hierbei entscheidend, damit schnell auf Störungen reagiert werden kann.

Welche verschiedenen Typen von Leitungsschutzschaltern gibt es?

Es gibt verschiedene Typen von Leitungsschutzschaltern, die sich in ihren Charakteristiken und Einsatzbereichen unterscheiden. Insbesondere B- und C-Charakteristik-Leitungsschutzschalter sind weit verbreitet, wobei sie unterschiedliche Anwendungsgebiete abdecken und unterschiedliche Schutzfunktionen bieten.

Was ist der Unterschied zwischen einem B- und einem C-Charakteristik-Leitungsschutzschalter?

Der Hauptunterschied zwischen den B- und C-Charakteristik-Leitungsschutzschaltern liegt in ihrer Auslösecharakteristik bei Überlast. B-Charakteristik-Schalter sind für Anwendungen mit geringerem Anlaufstrom, wie etwa Beleuchtung oder Heizungen, geeignet und lösen bei einem Überstrom von 3 bis 5 Mal dem Nennstrom aus. C-Charakteristik-Schalter hingegen sind für Geräte konzipiert, die einen höheren Anlaufstrom erzeugen können, wie Motoren oder Transformatoren, und lösen bei einem Überstrom von 5 bis 10 Mal dem Nennstrom aus. Dies bedeutet, dass C-Schalter besonders gut für schwere Maschinen geeignet sind, wo der Startstrom temporär höher ist.

Wie unterscheiden sich Leitungsschutzschalter in Bezug auf den Schutz bei Überlast und Kurzschluss?

Leitungsschutzschalter bieten sowohl Überlast- als auch Kurzschlussschutz, jedoch auf unterschiedliche Weise. Bei Überlast erkennt der Schalter kontinuierliche Überstrombedingungen und löst nach einer definierten Zeitspanne aus, um eine Überhitzung der Leitungen zu verhindern. Kurzschlüsse hingegen sind plötzliche Stromspitzen, die sofortige Reaktionen erfordern. Schalter sind so konstruiert, dass sie im Falle eines Kurzschlusses so schnell wie möglich auslösen, in der Regel innerhalb von Millisekunden. Dies verhindert nicht nur Schäden an elektrischen Geräten, sondern schützt auch die gesamten Stromkreise vor ernsten Gefahren.

Wie wählt man den richtigen Leitungsschutzschalter für eine Anwendung aus?

Die Auswahl des passenden Leitungsschutzschalters erfordert eine gründliche Berücksichtigung der spezifischen Anforderungen der elektrischen Anlage, einschließlich der zu schützenden Leitung, der angeschlossenen Geräte und der maximalen Belastung.

Welche Kriterien sind bei der Auswahl zu beachten?

Wie wirkt sich die technologische Entwicklung auf Leitungsschutzschalter aus?

Die technologische Entwicklung hat die Ausstattung und Funktionalität von Leitungsschutzschaltern erheblich verbessert. Neue Trends wie kompakte Designs und innovative Technologien machen die Installation einfacher und effizienter, während fortschrittliche ABB-Komponenten den Markt revolutionieren, indem sie Platz sparen und die Installationszeiten verkürzen.

In den letzten Jahren stehen Leitungsschutzschalter zunehmend im Zeichen der Digitalisierung und Automatisierung. So zeichnen sich neue Modelle durch integrierte Kommunikationsfunktionen aus, die eine Fernüberwachung und -steuerung ermöglichen. Diese Innovation erlaubt es, Stromkreise in Echtzeit zu überwachen und sofort auf Störungen zu reagieren. Beispielsweise können moderne Leitungsschutzschalter bei Überlast oder Kurzschluss automatisch einen alarmierenden Hinweis an das Gebäudemanagement-System senden.

Welche neuen Trends und Innovationen gibt es im Bereich Leitungsschutzschalter?

Ein bedeutender Trend sind kompakte Leitungsschutzschalter, die den Platzbedarf im Zählerschrank verringern, was besonders in modernen Gebäuden von Vorteil ist. Zudem ermöglichen innovative Technologien wie thermomagnetische Auslösungen oder elektronische Schutzmechanismen eine präzisere Absicherung von Stromkreisen. Solche Lösungen tragen signifikant dazu bei, die Sicherheit zu erhöhen und Schäden an elektrischen Geräten zu minimieren. Ein Beispiel sind Geräte, die sich bis zu 30 Prozent schneller zurücksetzen lassen, nachdem ein Fehler aufgetreten ist.

Wie beeinflussen neue ABB-Komponenten den Markt?

Neueste ABB-Komponenten bieten nicht nur Vorteile in der Raumnutzung, sondern auch in der Effizienz und Flexibilität von Installationen. Diese Produkte zeichnen sich durch ihre Plug-and-Play-Funktion aus, welche die Installationszeiten deutlich reduziert. Zudem werden mit diesen neuen Techniken nicht nur die Kosten für Material und Arbeitsaufwand gesenkt, sondern auch die Betriebskosten durch die optimierte Energieeffizienz. Anwender berichten von bis zu 20 Prozent Einsparungen bei den Installationszeiten, was in der elektrischen Infrastruktur einen bemerkenswerten Fortschritt darstellt.

Fazit

Leitungsschutzschalter sind unverzichtbare Komponenten für jede elektrische Installation, ob im privaten oder gewerblichen Bereich. Sie schützen nicht nur vor Überlastung und Kurzschluss, sondern tragen auch entscheidend zur Sicherheit Ihrer elektrischen Anlagen bei. Je nach Anwendungsbereich stehen unterschiedliche Typen zur Verfügung, die spezifische Anforderungen erfüllen.

Bei der Auswahl des richtigen Leitungsschutzschalters sollten Sie Ihren konkreten Bedarf genau analysieren. Berücksichtigen Sie die Art der elektrischen Geräte, die Sie schützen möchten, sowie die baulichen Gegebenheiten. Eine fundierte Entscheidung kann nicht nur kostspielige Schäden verhindern, sondern auch die Sicherheit Ihrer Umgebung maßgeblich erhöhen.
