Die Funktionsweise von Transformatoren: Sicherheit im Fokus

Transparenzhinweis: Dieser Beitrag wurde mit Hilfe von künstlicher Intelligenz (KI) strukturiert und vor der Veröffentlichung redaktionell bearbeitet & geprüft.

⏱ 10 Min. Lesezeit

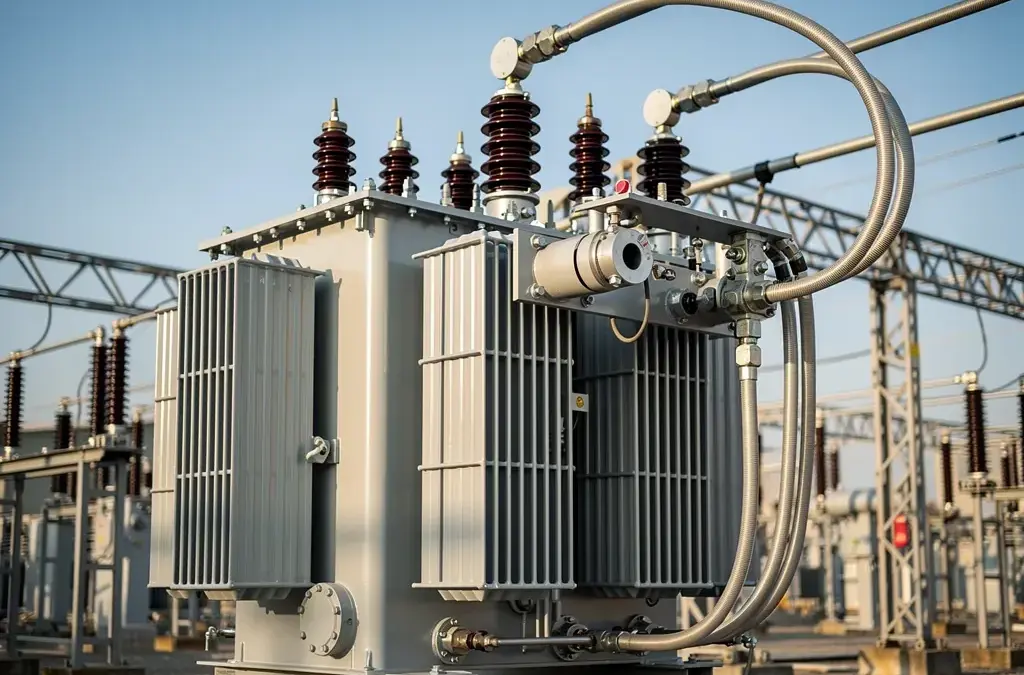

Wie funktioniert ein Transformator und welche grundlegenden Prinzipien liegen seiner Funktionsweise zugrunde?

Ein Transformator wandelt Wechselspannung durch elektromagnetische Induktion von einer Spule zur anderen um, wobei er die Spannung abhängig von Windungszahl und Aufbau anpasst. Diese grundlegende Funktionsweise ermöglicht effiziente Energietransformation und -übertragung.

Der Aufbau eines Transformators besteht aus zwei Hauptspulen, der Primär- und der Sekundärspule, die um einen magnetischen Kern gewickelt sind. Der Primärkreis wird mit einer Wechselspannung versorgt, wodurch ein sich änderndes Magnetfeld entsteht. Dieses Magnetfeld induziert eine Wechselspannung in der Sekundärspule. Eine wichtige Kennzahl ist das Verhältnis der Windungszahlen der beiden Spulen, das direkt die Ausgangsspannung beeinflusst. Beispielsweise gilt: Wenn die Primärspule 100 Windungen und die Sekundärspule 50 Windungen hat, wird die Spannung auf die Hälfte reduziert.

Welche physikalischen Gesetze sind für die Funktionsweise entscheidend?

Die Funktionsweise von Transformatoren basiert auf dem Prinzip der elektromagnetischen Induktion, formuliert durch Faradays Gesetz. Dieses besagt, dass die induzierte Spannung proportional zur Änderungsrate des Magnetfeldes ist. Dies zwingt die Ingenieure, das Design von Transformatoren so zu gestalten, dass die Effizienz maximiert wird, indem der Magnetfluss optimiert wird. Darüber hinaus spielt das Lenzsche Gesetz eine Rolle, da es die Richtung der induzierten Spannung bestimmt, die der Ursprungsänderung entgegengesetzt ist. Diese physikalischen Gesetze garantieren die Sicherheit im Betrieb und minimieren das Risiko von Überhitzung oder Kurzschluss.

Wie werden Eingangsspannung und Ausgangsspannung umgewandelt?

Die Umwandlung der Eingangsspannung in die Ausgangsspannung erfolgt durch das gewickelte Verhältnis der Spulen. Bei einem Transformator mit einer höheren Anzahl an Windungen in der Primärspule als in der Sekundärspule spricht man von einem Transformator mit Spannungsreduzierung (Step-Down-Transformator). Umgekehrt wird ein Transformator mit mehr Windungen in der Sekundärspule als in der Primärspule zur Spannungssteigerung (Step-Up-Transformator) genutzt. Diese Eigenschaften sind von entscheidender Bedeutung, um die Spannung für verschiedene Anwendungen wie elektrische Geräte oder Industrieanlagen sicher und effizient anzupassen.

Warum ist die Sicherheit von Transformatoren besonders wichtig?

Die Sicherheit von Transformatoren ist entscheidend, da sie häufig in elektrischen Netzwerken eingesetzt werden, wo sie hohe Spannungen umwandeln. Fehlerhafte Transformatoren können zu Stromausfällen, Feuergefahr und hohen finanziellen Schäden führen, weshalb Sicherheitsaspekte höchste Priorität haben müssen.

Transformatoren, als essentielle Komponenten von Stromnetzen, sind nicht nur für die effiziente Spannungstransformation verantwortlich, sondern bergen auch kritische Sicherheitsrisiken. Zu den Hauptsicherheitsrisiken zählt unter anderem das Überschreiten der maximalen Temperaturgrenzen. Ein Transformator kann durch Überlastung überhitzen, was zu Isolationsschäden und im schlimmsten Fall zu Bränden führen kann. Zudem können mechanische Schäden durch Vibrationen oder äußere Einwirkungen ebenfalls sicherheitsrelevante Probleme verursachen. Beispielsweise sind nicht ordnungsgemäß gewartete Transformatoren anfällig für Öllecks, die nicht nur die Umwelt belasten, sondern auch das Risiko eines Brandes erhöhen.

Was sind die Hauptsicherheitsrisiken im Zusammenhang mit Transformatoren?

Zusätzlich zu Überhitzung und mechanischen Schäden gibt es weitere Sicherheitsrisiken, die in der Regel mit der elektrischen Isolation in Verbindung stehen. Fehlfunktionen der Isolierung können zu Kurzschlüssen führen, die nicht nur den Transformator selbst, sondern auch angrenzende Systeme gefährden können. Ein Beispiel hierfür ist der Ausfall eines Isolationstransformators, der für Spannungstransformationen verwendet wird. Wenn seine Isolierung versagt, kann es zu einem massiven Anstieg des Stroms kommen, was Stromausfälle oder sogar gefährliche Lichtbögen zur Folge haben kann.

Welchen Einfluss haben Fehler auf die Funktionsweise und Sicherheit?

Fehler innerhalb eines Transformators haben gravierende Auswirkungen auf dessen Funktionsweise und Sicherheit. Bei einem häuftigen Beispiel, dem Kurzschluss, wird die elektrische Verbindung überlastet, was zu einem plötzlichen Anstieg des Stromflusses führt. Dies kann nicht nur zu Schäden an den Isolationsmaterialien führen, sondern auch zur Zerstörung der Windungen des Transformators selbst. In der Regel sind moderne Transformatoren mit Schutzeinrichtungen ausgestattet, die solche Fehler erkennen und den Betrieb unterbrechen. Dennoch ist es von entscheidender Bedeutung, regelmäßige Wartungs- und Inspektionsarbeiten durchzuführen, um sicherzustellen, dass die Schutzmechanismen aktiv und funktionsbereit sind.

Welche Sicherheitsmaßnahmen sind bei Transformatoren von Bedeutung?

Bei Transformatoren sind zentrale Sicherheitsmaßnahmen die Isolierung, die Erdung und der Kurzschlussschutz. Diese Elemente sorgen dafür, dass sowohl Personensicherheit als auch die Funktionsfähigkeit der Geräte gewährleistet sind, indem sie unerwünschte Strömungen und Überspannungen verhindern.

Die Isolierung spielt eine fundamentale Rolle in der Sicherheit von Transformatoren. Sie trennt stromführende Teile von geerdeten oder zugänglichen Teilen des Geräts. Typische Isolierungsmaterialien sind Harze und spezielle Kunststoffe, die hohen Spannungen standhalten. Beispielsweise haben moderne Transformatoren meist eine Isolationsstärke von mindestens 1 kV für Niederspannungsanwendungen und deutlich mehr für Hochspannungsanwendungen. Eine mangelhafte Isolierung kann zu gefährlichen Stromschlägen und Geräteschäden führen.

Die Rolle der Erdung

Erdungssysteme sind ein weiterer wichtiger Bestandteil der Sicherheit. Sie leiten überschüssige oder unerwartete elektrische Ströme sicher in die Erde ab und verhindern so, dass gefährliche Spannungen auf metallischen Komponenten auftreten. In der Praxis bedeutet dies, dass der Transformator mit einem geeigneten Erdungssystem verbunden sein muss, oft in Form eines Erdungsstabs oder -netzes. Für den Betrieb von Transformatoren in Industrieanlagen schreibt die Norm IEC 60364 eine solche Erdung vor, um die Sicherheit der Mitarbeiter und die Integrität der elektrischen Anlagen zu gewährleisten.

Kurzschlussschutz

Ein effektiver Kurzschlussschutz sorgt dafür, dass der Transformator bei einem Kurzschluss schnell abgeschaltet wird. Hierbei kommen verschiedene Schutzeinrichtungen zum Einsatz, wie z.B. Leitungsschutzschalter und Sicherungen. Diese reagieren in Millisekunden auf Überströme und verhindern schwerwiegende Schäden an den Geräten. Es ist auch wichtig, die Schutzeinrichtungen regelmäßig zu warten und zu testen, um ihre Funktionsfähigkeit sicherzustellen. Ein Beispiel dafür ist der Einsatz von thermischen und magnetischen Überstromschutz, die in Kombination arbeiten, um Kurzschlüsse und Überlastungen effektiv zu erkennen und abzuleiten.

Wie wird die Wartung von Transformatoren zur Gewährleistung der Sicherheit durchgeführt?

Die Wartung von Transformatoren erfolgt durch regelmäßige Überprüfungen und die Analyse spezifischer Indikatoren, um Sicherheitsrisiken frühzeitig zu erkennen. Durch präventive Maßnahmen und gezielte Inspektionen wird die Funktionsfähigkeit sichergestellt und potenziellen Fehlfunktionen entgegengewirkt.

Welche regelmäßigen Überprüfungen sind notwendig?

Um die Sicherheit von Transformatoren zu gewährleisten, sind regelmäßige Wartungsintervalle einzuhalten. Diese umfassen visuelle Inspektionen der Transformatoren sowie auch einen Test der elektrischen Isolation. Mängel wie Risse im Gehäuse oder undichte Stellen müssen sofort behoben werden. Zudem gehören Ölanalysen zur regelmäßigen Wartung, da diese Aufschluss über den Zustand des Isolationöls und mögliche Verunreinigungen geben. Eine häufig empfohlene Praxis ist es, diese Prüfungen mindestens einmal jährlich durchzuführen, um frühzeitig auf Anomalien reagieren zu können.

Wie werden Anzeichen von Fehlfunktionen identifiziert?

Um Fehlfunktionen bei Transformatoren frühzeitig zu erkennen, können verschiedene Methoden eingesetzt werden. Eine gängige Technik ist die thermografische Analyse, bei der Hotspots identifiziert werden, die auf Überhitzung hinweisen können. Auch die Analyse des Isolationswiderstandes ist entscheidend; ein plötzlicher Rückgang kann auf Probleme im Inneren des Transformators hindeuten. Des Weiteren sollten Geräusch- und Vibrationstests durchgeführt werden, um mechanische Probleme frühzeitig zu identifizieren. Ein Beispiel: Wenn ein Transformator laute Klopfgeräusche von sich gibt, könnte dies auf eine fehlerhafte Wicklung hindeuten, was sofortige Maßnahmen erforderlich macht.

Was sind die spezifischen Sicherheitsstandards und -vorschriften für Transformatoren?

Transformatoren müssen zahlreiche Sicherheitsstandards und -vorschriften einhalten, die international und national gelten, um Betriebssicherheit und Personenschutz zu gewährleisten. Dazu zählen unter anderem ISO-Normen und Vorschriften der IEC sowie spezifische Richtlinien für verschiedene Anwendungsfälle.

Welche Normen gelten in der Industrie?

In der Industrie sind verschiedene Normen für die Konstruktion und den Betrieb von Transformatoren relevant. Eine der maßgeblichen Normen ist die IEC 60076, die sich mit den allgemeinen Anforderungen an Transformatoren befasst. Sie legt Kriterien für die Leistung, die Betriebsparameter sowie für Sicherheitsaspekte fest, um die Qualität und Zuverlässigkeit von Transformatoren zu garantieren. Des Weiteren finden sich in der Norm IEC 61558 spezifische Vorgaben für die Schutzeinrichtungen und die Isolation, insbesondere bei Isolationstransformatoren, um sicherzustellen, dass diese Geräte auch bei Fehlfunktionen keine Gefährdung für Menschen und Anlagen darstellen.

Wie wird die Einhaltung von Sicherheitsstandards kontrolliert?

Die Einhaltung der Sicherheitsstandards wird durch regelmäßige Prüfungen und Inspektionen sichergestellt. Zertifizierungsstellen führen sowohl Dokumentenprüfungen als auch vor-Ort-Inspektionen durch, um die Konformität mit den geltenden Normen zu verifizieren. Unternehmen müssen oftmals interne Kontrollmechanismen implementieren, um sicherzustellen, dass ihre Transformatoren den festgelegten Anforderungen entsprechen. In vielen Ländern sind die Hersteller auch verpflichtet, ihre Produkte nach CE-Kennzeichnung oder anderen nationalen Regelungen zertifizieren zu lassen, bevor sie auf den Markt kommen. Diese Richtlinien beinhalten umfassende Tests zur Leistungsevaluierung und Sicherheitsüberprüfung.

Es ist wichtig, dass Betreiber von Transformatoren regelmäßig Schulungen und Fortbildungen anbieten, um das Bewusstsein für Sicherheitsstandards zu schärfen und um sicherzustellen, dass alle Mitarbeiter im Umgang mit den Geräten geschult sind. Durch eine Kombination aus Schulungen, regelmäßigen Inspektionen und der Einhaltung international anerkannter Normen kann die Betriebssicherheit der Transformatoren nachhaltig gewährleistet werden.

Fazit

Transformatoren spielen eine entscheidende Rolle in der elektrischen Energieübertragung und -verteilung. Ihre Funktionsweise beruht auf dem Prinzip der elektromagnetischen Induktion, was nicht nur die Effizienz der Stromübertragung verbessert, sondern auch die Sicherheit in elektrischen Systemen gewährleistet. Bei der Auswahl eines Transformators sollte auf die korrekte Dimensionierung und Qualität geachtet werden, um Überhitzung und potenzielle Sicherheitsrisiken zu vermeiden.

Um die Sicherheit im Umgang mit Transformatoren zu erhöhen, empfiehlt es sich, regelmäßig Wartungen durchzuführen und sich mit den spezifischen Anforderungen und Normen vertraut zu machen. Eine fundierte Entscheidung hinsichtlich der Installation und des Betriebs kann dabei helfen, langfristige Schäden und Sicherheitsprobleme zu vermeiden.
