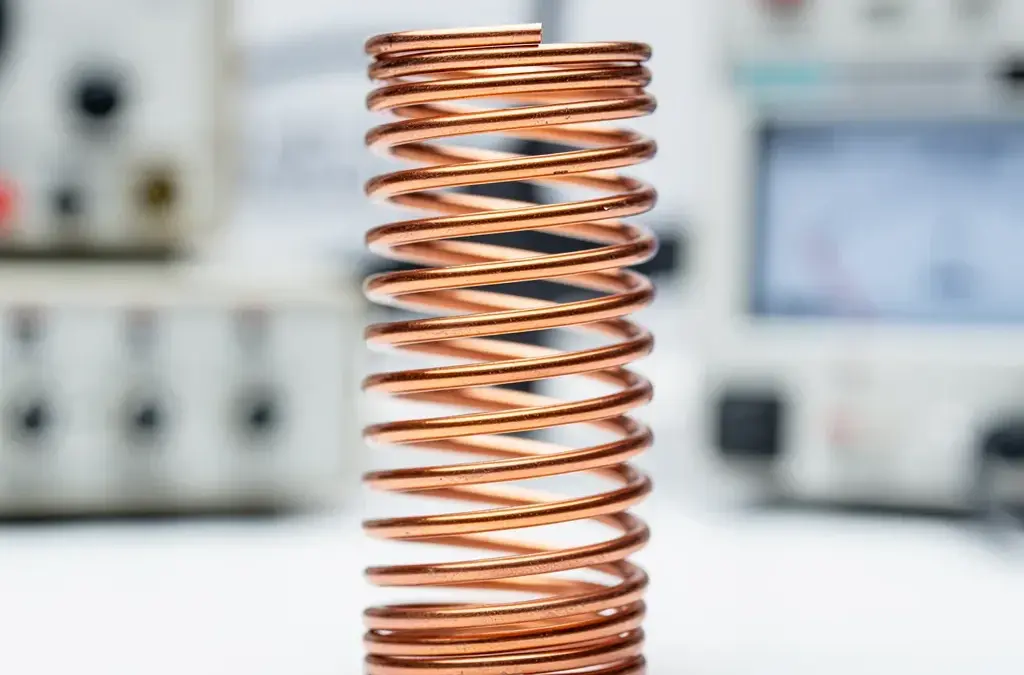

Induktivität in der Elektrotechnik: Funktionsweise und Anwendungen

Transparenzhinweis: Dieser Beitrag wurde mit Hilfe von künstlicher Intelligenz (KI) strukturiert und vor der Veröffentlichung redaktionell bearbeitet & geprüft.

⏱ 11 Min. Lesezeit

Induktivität Elektrotechnik ist entscheidend für das Verständnis von Schaltungen und deren Verhalten bei unterschiedlichen Frequenzen und Stromstärken.

In der Elektrotechnik wird die Induktivität durch die Wechselwirkung zwischen dem Stromfluss in einem Leiter und dem dadurch erzeugten Magnetfeld charakterisiert. Wenn sich der Strom in einem Stromkreis ändert, erzeugt dieses sich ändernde Magnetfeld eine gegenläufige Spannung, bekannt als Selbstinduk

Was ist Induktivität in der Elektrotechnik?

Induktivität in der Elektrotechnik bezeichnet die Fähigkeit eines elektrischen Bauelements, wie etwa einer Spule, elektrische Energie in Form eines Magnetfelds zu speichern und eine Spannung zu induzieren, wenn sich der Strom ändert.

Die Induktivität, oft mit dem Symbol \(L\) dargestellt, ist eine fundamentale physikalische Größe, die in vielen elektrischen Schaltungen eine zentrale Rolle spielt. Sie wird definiert als das Verhältnis zwischen der induzierten Spannung (in Volt) und der Änderungsrate des Stroms (in Ampere pro Sekunde). Dieses Konzept zeigt sich praktisch, wenn der Strom durch eine Spule fließt: Die sich bildende Magnetfeldlinie erzeugt eine Spannung, die dem ursprünglichen Stromfluss entgegenwirkt – ein Phänomen, das als Selbstinduktion bekannt ist. Die Einheit der Induktivität ist Henry (H), wobei 1 H definiert ist als die Induktivität, bei der eine Änderung des Stroms von 1 Ampere pro Sekunde eine Spannung von 1 Volt induziert.

Wie wird die Induktivität definiert?

Die mathematische Definition der Induktivität lautet: \( L = \frac{U}{\frac{di}{dt}} \). Hierbei ist \(U\) die elektrische Spannung, die durch die Induktivität erzeugt wird, und \(\frac{di}{dt}\) die Änderungsrate des Stroms. Eine typische Induktivität kann je nach Bauform und Anwendung stark variieren. So kann eine große Spule in einem Transformator Induktivitäten von mehreren Henry aufweisen, während kleinere Spulen in Schaltungen oft im Millihenry-Bereich liegen.

Welche physikalischen Grundlagen stehen hinter der Induktivität?

Die physikalischen Grundlagen der Induktivität hängen eng mit den Gesetzen der Elektromagnetismus zusammen. Faradays Gesetz der Induktion legt fest, dass eine Änderung des Magnetfelds in der Nähe eines Leiters eine Spannung induziert. In einer Spule wird der Effekt besonders stark, da die Windungen des Drahtes das Magnetfeld verdichten und verstärken. Zudem spielt das Material der Spule eine entscheidende Rolle; ferromagnetische Materialien erhöhen die Induktivität durch ihre hohe Permeabilität. Ein häufiges Missverständnis ist der Einfluss der Spulenform: Zylinderförmige Spulen haben in der Regel eine höhere Induktivität als flache, weil sie das Magnetfeld effizienter konzentrieren.

Wie funktioniert Induktion in elektrischen Schaltungen?

Induktion in elektrischen Schaltungen basiert auf dem Prinzip, dass ein sich änderndes Magnetfeld eine elektrische Spannung erzeugt. Diese Wechselwirkung führt sowohl zur Selbstinduktion als auch zur Kopplung zwischen verschiedenen Induktivitäten in einem Stromkreis.

Was versteht man unter Selbstinduktion?

Selbstinduktion ist der Prozess, bei dem eine Spule (Induktivität) in der Lage ist, durch das von ihr erzeugte Magnetfeld eine Spannung in ihren eigenen Windungen zu erzeugen, wenn sich der Strom ändert. Diese Induktivität wirkt einem schnellen Anstieg oder Abfall des Stroms entgegen und kann als eine Art „Trägheit“ des elektrischen Stroms angesehen werden. Eine typische Spule mit einer Induktivität von 1 Henry erzeugt bei einer Stromänderung von 1 Ampere pro Sekunde eine Spannung von 1 Volt. Bei plötzlichen Änderungen des Stroms, wie sie häufig in Schaltungen vorkommen, kann dies zu Spannungsspitzen führen, die die Komponenten beschädigen können.

Welche Rolle spielt die Induktivität in Wechselstromkreisen?

In Wechselstromkreisen ist die Induktivität ein wichtiger Faktor, der das Verhalten der Schaltung maßgeblich beeinflusst. Während der Strom ständig seine Richtung wechselt, erzeugt die Induktivität kontinuierlich ein Magnetfeld, das die Stromänderung verzögert. Dies führt zu einer Phasenverschiebung zwischen Spannung und Strom, sodass sie nicht gleichzeitig maximale Werte erreichen. Bei hohen Frequenzen wird der Einfluss der Induktivität in den Schaltungen besonders bemerkbar, was zu unerwünschten Resonanzeffekten führen kann, wenn die Induktivität nicht richtig dimensioniert ist. In vielen Anwendungen, wie zum Beispiel in Transformatoren oder elektrischen Motoren, wird die Induktivität gezielt eingesetzt, um die Effizienz und Funktionalität der Geräte zu verbessern.

Welche Faktoren beeinflussen die Induktivität?

Die Induktivität in der Elektrotechnik wird wesentlich durch die Windungszahl einer Spule, die Form der Spule sowie das Material des Kerns beeinflusst. Diese Faktoren steuern die Fähigkeit der Spule, Magnetfelder zu erzeugen und elektrische Energie zu speichern.

Wie wirken Windungszahl und Spulenform auf die Induktivität?

Die Windungszahl einer Spule ist einer der entscheidendsten Faktoren für ihre Induktivität. Generell gilt: Je mehr Windungen eine Spule hat, desto höher ist ihre Induktivität. Dies liegt daran, dass sich mit jeder zusätzlichen Windung das magnetische Feld verstärkt, welches durch den Stromfluss erzeugt wird. Bei einer Spule mit 100 Windungen ist die Induktivität typischerweise um ein Vielfaches höher als bei einer Spule mit nur 10 Windungen.

Die Form der Spule lässt sich ebenfalls nicht vernachlässigen. Zylindrische Spulen sind in der Regel effizienter als flach gewickelte Spulen, da sie ein konzentrierteres Magnetfeld erzielen. Darüber hinaus kann der Abstand zwischen den Windungen und die Höhe der Spule ebenfalls die Induktivität beeinflussen. Ein engerer Abstand könnte zu einer besseren Kopplung der Windungen führen, was wiederum die Induktivität erhöht.

Welche Rolle spielt das Material des Kernes?

Das Material des Kerns einer Spule hat einen stark variierenden Einfluss auf die Induktivität. Ferromagnetische Materialien wie Eisen haben eine hohe Permeabilität, was bedeutet, dass sie die Magnetfelder besser leiten können als Luft oder Vakuum. Durch den Einsatz eines Eisenkerns kann die Induktivität einer Spule erheblich erhöht werden, sogar um ein Vielfaches. So kann beispielsweise eine Spule ohne Kern eine Induktivität von nur wenigen Mikrohenry haben, während die gleiche Spule mit einem Eisenkern leicht auf mehrere Millihenry kommen kann.

Allerdings ist es wichtig, auch die Sättigungseigenschaften des Materials zu berücksichtigen: Wenn das Magnetfeld zu stark wird, verliert das ferromagnetische Material seine Leitfähigkeit und wird ineffektiv. Dies ist ein häufiger Fehler bei der Konstruktion von Spulen, der zu einer unerwarteten Leistungsverschlechterung führen kann. Ein Tipp für Praktiker: Verwenden Sie geeignete Materialien und testen Sie Ihre Spule unter realistischen Bedingungen, um optimale Ergebnisse zu erzielen.

Wo wird Induktivität in der Elektrotechnik angewendet?

Induktivität ist ein essenzielles Konzept in der Elektrotechnik, das in zahlreichen Anwendungen zum Tragen kommt. Hauptsächlich findet sie Verwendung in Bauelementen wie Spulen und Transformatoren sowie in der Messtechnik zur präzisen Erfassung von elektrischen Größen.

Welche Arten von Bauelementen nutzen Induktivität?

Zu den wichtigsten Bauelementen, die Induktivität nutzen, zählen Spulen und Transformatoren. Spulen, auch Induktivitäten genannt, bestehen aus Drahtwicklungen, die ein Magnetfeld erzeugen, wenn Strom durch sie fließt. Die Induktivität einer Spule hängt von Faktoren wie der Anzahl der Windungen, dem Kernmaterial und der Geometrie ab. Zum Beispiel weist eine Ferritkernspule typischerweise eine höhere Induktivität auf als eine Luftspule. Transformatoren basieren auf der Induktivität, um Wechselspannung von einem Spannungsniveau auf ein anderes zu transformieren. Dabei erfolgt die Energieübertragung durch magnetische Felder zwischen Primär- und Sekundärwicklung, wodurch eine Anpassung der Spannungsniveaus möglich ist.

Wie wird Induktivität in der Messtechnik eingesetzt?

In der Messtechnik wird Induktivität zur Messung von elektrischen Größen wie Strom und Spannung eingesetzt. Induktive Sensoren, die auf dem Prinzip der Selbstinduktion basieren, können als effektive Mittel zur Messung von Bewegung oder Position eingesetzt werden. Diese Sensoren nutzen die Veränderung des Magnetfeldes, um präzise Informationen über den Zustand eines Objekts zu liefern. Beispielsweise kann ein induktiver Näherungssensor in der Automatisierungstechnik verwendet werden, um die Anwesenheit von Metallobjekten zu detektieren. Ein typischer Fehler bei der Verwendung induktiver Messtechnik ist die Überschneidung der Messbereiche, die zu ungenauen Messwerten führen kann. Es ist daher wichtig, die Spezifikationen des Sensors und die Umgebungsbedingungen genau zu berücksichtigen.

Welche Herausforderungen und Fehler sind mit Induktivität verbunden?

Induktivität in der Elektrotechnik birgt Herausforderungen wie Missverständnisse über ihre Funktion und praktische Probleme bei der Anwendung, z.B. Verzögerungen in Schaltungen und unerwartete Resonanzen, die die Effizienz und Sicherheit von elektrischen Systemen beeinträchtigen können.

Welche häufigen Missverständnisse gibt es über Induktivität?

Ein verbreitetes Missverständnis ist die Annahme, dass Induktivität nur bei Spulen eine Rolle spielt. Tatsächlich tritt Induktivität in jedem Leiter auf, wenn Strom fließt. Zudem wird oft ignoriert, dass hohe Induktivitäten nicht immer vorteilhaft sind; sie können zu verzögerten Schaltzeiten führen, was insbesondere bei schnellen digitalen Schaltungen problematisch ist. Außerdem glauben einige, dass Induktivität unabhängig von der Frequenz wirkt, während in Hochfrequenzanwendungen Induktivität in Resonanzschaltungen kritisch beeinflussen kann.

Welche praktischen Probleme können bei der Nutzung von Induktivität auftreten?

Bei der Nutzung von Induktivität sind viele praktische Probleme zu beachten. Ein häufiges Problem sind Überschwinger, die bei plötzlichen Stromänderungen in Spulen auftreten. Diese Überspannungen können empfindliche Bauteile schädigen. Ein weiteres Problem ist die Selbstinduktionsspannung, die in Momenten schnelles An- oder Ausschalten von Stromfluss entstehen kann. Aus diesem Grund werden oft geeignete Schaltungen oder Dämpfungselemente benötigt, um diese Effekte zu minimieren.

Fazit

Die Induktivität spielt eine entscheidende Rolle in der Elektrotechnik und findet in zahlreichen Anwendungen, von Transformatoren bis hin zu Hochfrequenzschaltungen, ihren Platz. Ihr Verständnis ist essenziell, um die Funktionsweise elektrischer Systeme zu optimieren und innovativ zu gestalten.

Wenn Sie in der Elektrotechnik tätig sind, sollten Sie gezielt Ihr Wissen über Induktivitäten vertiefen und deren Eigenschaften sowie Einfluss auf Schaltungen experimentell erproben. Nutzen Sie Simulationstools, um das Verhalten von Induktivitäten unter verschiedenen Bedingungen zu analysieren, und erwägen Sie, Ihre Projekte durch geplante Tests auf deren Effizienz zu optimieren.
