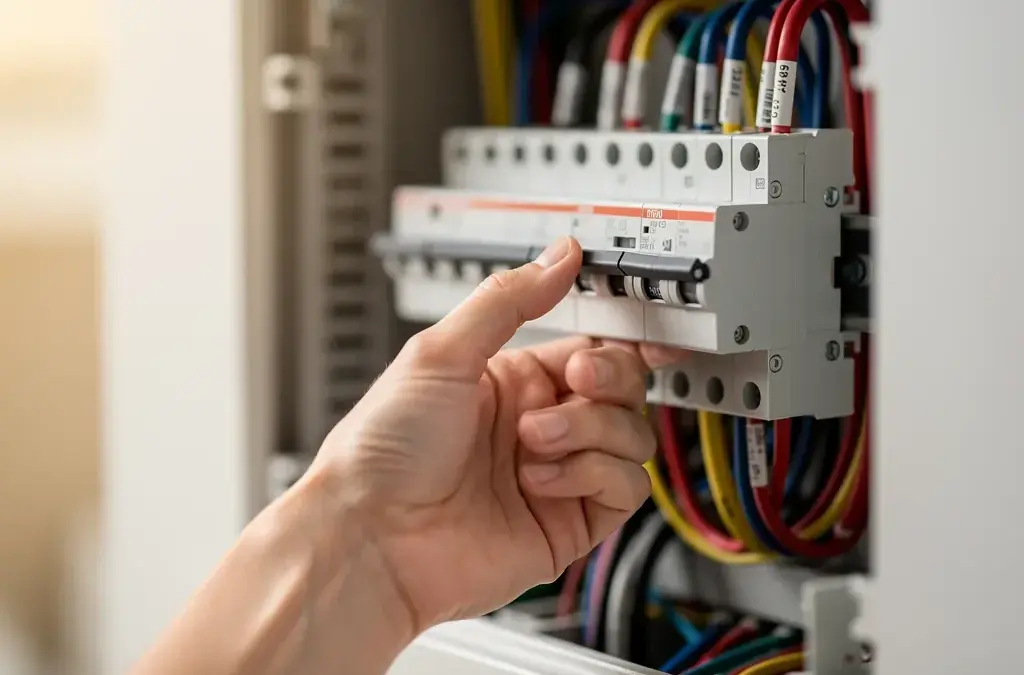

Selektivität in der Elektrotechnik die Sicherheit erhöht und Überlastungen im Stromkreis verhindert.

Selektivität elektrotechnik verstehen

In einem modernen Zuhause kann eine plötzliche Stromunterbrechung nicht nur unbequem, sondern auch gefährlich sein. Der richtige Umgang mit elektrischen Systemen ist entscheidend für die Sicherheit sämtlicher Geräte und Personen im Haushalt. Selektivität in der Elektrotechnik spielt dabei eine zentrale Rolle, da sie sicherstellt, dass im Fehlerfall gezielt nur die betroffene Schutzeinrichtung auslöst und nicht gleich das gesamte System herunterfährt. Diese präzise Trennung minimiert Schäden und erhöht die Betriebssicherheit beträchtlich.

Selektivität schützt also vor Überlastung und kurzschlussbedingten Fehlfunktionen, indem sie intelligente Schaltungen ermöglicht, die exakt auf den spezifischen Fehler reagieren. Im Falle eines Kurzschlusses oder einer Überlastung schaltet sich nur der

Was bedeutet Selektivität in der Elektrotechnik und warum ist sie wichtig?

Selektivität in der Elektrotechnik beschreibt die Fähigkeit eines elektrischen Systems, im Fehlerfall lediglich die direkt betroffene Schutzeinrichtung auszulösen. Diese Eigenschaft ist entscheidend, da sie die Sicherheit von elektrischen Anlagen erhöht und die Funktionsfähigkeit benachbarter Systeme und Geräte bewahrt.

Um die Selektivität in der Elektrotechnik vollständig zu verstehen, ist zunächst eine Definition erforderlich. Selektivität bedeutet, dass im Falle eines Fehlers nur die Schutzeinrichtung, die dem Fehler am nächsten geschaltet ist, anspricht. Beispielsweise wird bei einem Kurzschluss in einer Lichtinstallation nicht die gesamte Stromversorgung abgeschaltet, sondern lediglich der betroffene Stromkreis. Dies minimiert die Ausfallzeiten und erhalten gleichzeitig die Funktionalität anderer Systeme.

Definition von Selektivität in elektrischen Anlagen

Die Selektivität ist ein kritischer Faktor in der Planung und Ausführung elektrischer Anlagen. Sie gewährleistet, dass unterschiedliche Schutzschalter – wie Leitungsschutzschalter und Fehlerstromschutzschalter – sinnvoll miteinander kombiniert werden. Durch die richtige Dimensionierung und den Einsatz geeigneter Geräte kann erreicht werden, dass im Fehlerfall nur die erforderliche Schutzeinrichtung auslöst, ohne dass der gesamte Versorgungsbereich unterbrochen wird. In der Praxis bedeutet das, dass beispielsweise in einem Bürogebäude bei einem Defekt im Pantrybereich lediglich die dortigen Leuchten und Steckdosen betroffen sind, während die restliche Beleuchtung und die Bürogeräte weiterhin funktionieren.

Die Rolle der Selektivität bei der Sicherheit von Beleuchtungssystemen

Die Bedeutung der Selektivität zeigt sich besonders bei Beleuchtungssystemen, wo Unterbrechungen schnell zu gefährlichen Situationen führen können. Bei einem Ausfall der Beleuchtung infolge eines umfassenden Fehlerfalls könnte es in einem Fluchtweg zu panischen Szenen kommen. Eine gut geplante selektive Schaltung sorgt dafür, dass im Falle eines Stromausfalls wichtige Sicherheitsbeleuchtungen, wie Notlichter, weiterhin betriebsbereit bleiben. Dies ist besonders relevant in öffentlichen Gebäuden, wo die Sicherheit von Besuchern und Mitarbeitern an oberster Stelle steht.

Wie funktioniert Selektivität im Stromkreis?

Selektivität in der Elektrotechnik gewährleistet, dass im Fehlerfall nur die direkt vorgeschaltete Überstrom- oder Fehlerstrom-Schutzeinrichtung auslöst. Somit bleibt der Rest der elektrischen Anlage funktionsfähig, was die Sicherheit erhöht und Schäden begrenzt.

Die Funktionsweise von Überstromschutzeinrichtungen

Überstromschutzeinrichtungen, wie Sicherungen und Leistungsschalter, sind entscheidend für die Selektivität in einem Stromkreis. Sie schützen elektrische Anlagen vor Überlast und Kurzschluss, indem sie bei Erkennung eines Fehlerstroms oder einer Überlastung abschalten. Dabei ist es wichtig, dass die Schutzeinrichtungen so ausgewählt sind, dass die empfindlichsten Geräte im System zuerst reagieren. Beispielsweise kann eine 16 A-Sicherung, die an einer 32 A-Sicherung hängt, bei einer Überlastung auslösen, bevor die stärkere Sicherung reagiert, was den Stromfluss zu mindestens einem weiteren Bereich der elektrischen Installation aufrechterhält.

Fehlerfall: Was geschieht bei einem Kurzschluss?

Im Falle eines Kurzschlusses fließt ein übermäßig hoher Strom, der zu schweren Schäden führen kann, wenn er nicht rechtzeitig unterbrochen wird. In einem gut ausgelegten System sollte die am nächsten zum Fehlerort befindliche Schutzeinrichtung auslösen. Beispielsweise kann ein Kurzschluss in einem bestimmten Raum dazu führen, dass nur der dortige Schutzschalter auslöst, während die Hauptsicherung im Verteilerkasten weiter Funktionstüchtig bleibt. Dies minimiert die Ausfallzeit und die Risiken für die restlichen Anlagen.

Welche Vorteile bietet die Selektivität für Ihre elektrische Installation?

Die Selektivität erhöht die Verfügbarkeit elektrischer Anlagen erheblich und minimiert Ausfallzeiten. Durch gezielte Schutzmaßnahmen werden nur die fehlerhaften Komponenten abgeschaltet, wodurch der Gesamtabbau der Stromversorgung verhindert wird.

Die Selektivität in der Elektrotechnik ist ein entscheidendes Konzept, das darauf abzielt, die Sicherheit und Verfügbarkeit von elektrischen Installationen zu erhöhen. Ein wichtiges Merkmal ist, dass im Falle eines Fehlers designierte Schutzschalter oder -einrichtungen nur im problematischen Teil des Stromkreises auslösen. Dies bedeutet, dass nur die betroffene Sicherung oder Schutzvorrichtung abgeschaltet wird, während andere Bereiche weiterhin funktionsfähig bleiben. Ein Beispiel hierfür ist, wenn eine einzelne Sicherung in einem Mehrfamilienhaus auslöst, weil ein Gerät überlastet ist. Dank der Selektivität bleibt die Stromversorgung für die anderen Wohnungen erhalten.

Erhöhung der Verfügbarkeit von elektrischen Anlagen

Ein zentraler Vorteil der Selektivität ist die Erhöhung der Verfügbarkeit elektrischer Anlagen. Insbesondere in industriellen Umgebungen und großen Gebäuden kann eine gezielte Anordnung von Schutzschaltern entscheidend sein. So wird vermieden, dass im Fehlerfall das gesamte System abgeschaltet werden muss. Statistisch gesehen können gut geplante Schutzkonzepte mit Selektivität die Ausfallzeiten um bis zu 70 % reduzieren. Für Unternehmen bedeutet dies nicht nur eine höhere Betriebseffizienz, sondern auch geringere Kosten und weniger Produktionseinbußen.

Reduzierung von Ausfallzeiten durch selective protection

Ein weiterer Vorteil der Selektivität ist die signifikante Reduzierung von Ausfallzeiten. Bei herkömmlichen Schutzsystemen kann ein Kurzschluss oder Fehler dazu führen, dass große Teile einer elektrischen Anlage heruntergefahren werden müssen, was zu umfassenden Betriebsunterbrechungen führt. Durch den Einsatz von selektiven Schutzschaltern wird erreicht, dass nur der unmittelbar betroffene Teil abgeschaltet wird. Dies stärkt nicht nur die Betriebssicherheit, sondern minimiert auch die Notwendigkeit für sofortige Reparaturmaßnahmen. In der Praxis zeigt sich, dass Unternehmen mit richtig umgesetzter Selektivität innerhalb kürzester Zeit wieder ihre volle Funktionalität erreichen können.

Wie können Sie Selektivität in Ihrer Elektroinstallation umsetzen?

Die Umsetzung von Selektivität in Ihrer Elektroinstallation erfolgt durch die sorgfältige Auswahl geeigneter Schutzeinrichtungen sowie durch die präzise Planung und Dimensionierung Ihrer Schaltanlagen. Diese Maßnahmen tragen wesentlich zur Erhöhung der Sicherheit bei.

Auswahl der richtigen Schutzeinrichtungen

Bei der Auswahl von Schutzeinrichtungen ist es entscheidend, auf deren Auslöseverhalten zu achten. Selektive Schutzschalter, wie beispielsweise differenzialstromempfindliche Schutzschalter (RCDs) und Leitungsschutzschalter (MCBs), sollten so ausgewählt werden, dass sie in der Lage sind, nur den im Fehlerfall betroffenen Stromkreis abzuschalten, während die anderen Stromkreise weiterhin in Betrieb bleiben. Ein Beispiel hierfür ist die Verwendung von RCDs mit unterschiedlichen Nennströmen, die sich hintereinander geschaltet werden, um bei einem Fehler gezielt den fehlerhaften Stromkreis zu trennen. Durch die Kombination von Schutzeinrichtungen können Sie eine höhere Selektivität erreichen, wodurch die Verfügbarkeit Ihrer elektrischen Anlagen gesteigert wird.

Planung und Dimensionierung von Schaltanlagen

Die richtige Planung und Dimensionierung von Schaltanlagen ist ein weiterer Schlüssel zur Umsetzung der Selektivität. Dabei sollten Sie insbesondere die elektrischen Lasten und die möglichen Kurzschlussströme berücksichtigen. Eine detaillierte Berechnung der Schutzwege und der erwarteten Ströme ist unerlässlich, um die optimalen Schutzeinrichtungen und deren Nennströme festzulegen. Zudem sollten Sie die Einsatzorte der Schutzeinrichtungen strategisch wählen; Einbauorte für Schalter direkt in der Nähe von spezifischen Verbrauchern minimieren die Auswirkungen bei einem Fehler und erhöhen die Selektivität. Beispielsweise können in industriellen Anwendungen unterschiedliche Schutzschalter für Maschinen und für allgemeine Beleuchtung eingesetzt werden, wobei spezielle Überstromschutzvorrichtungen verwendet werden, die sich in ihrer Auslöseeigenschaft unterscheiden. Dies verhindert, dass beim Auslösen des Schutzschalters in einem Bereich andere Bereiche in Mitleidenschaft gezogen werden, was die Gesamtsicherheit des Systems erhöht.

Welche häufigen Fehler sollten bei der Planung der Selektivität vermieden werden?

Bei der Planung der Selektivität in der Elektrotechnik können Missverständnisse hinsichtlich der Auswahl von Sicherungen und häufige Planungsfehler in der Stromkreisverteilung gravierende Fehlerquellen sein. Diese können nicht nur die Effizienz beeinträchtigen, sondern auch die Sicherheit gefährden.

Missverständnisse bei der Auswahl von Sicherungen

Einer der häufigsten Fehler bei der Auswahl von Sicherungen ist das falsche Verständnis der Nennströme. Oft werden Sicherungen gewählt, die für die spezifische Anwendung nicht geeignet sind, was zu einer unzureichenden Absicherung führt. Ein Beispiel: Ein 16-A-Sicherungselement wird für eine Anwendung eingesetzt, die einen Nennstrom von 12 A benötigt. Ist diese Sicherung jedoch für eine höhere Überlast ausgelegt, kann sie im Fehlerfall zu spät auslösen oder gar nicht reagieren. Daher ist es entscheidend, die spezifischen Anforderungsprofile und Lastprofile der eingesetzten Geräte zu berücksichtigen.

Häufige Planungsfehler in der Stromkreisverteilung

Planungsfehler in der Stromkreisverteilung entstehen häufig durch unzureichende Berücksichtigung der Selektivität zwischen den einzelnen Schutzeinrichtungen. Wenn zum Beispiel in einem Stromkreis mehrere Sicherungen mit ähnlichen Auslösecharakteristiken verwendet werden, besteht die Gefahr, dass bei einem Fehler nicht nur die direkte Sicherung des betroffenen Stromkreises auslöst, sondern auch andere Sicherungen in Reihe geschalteter Stromkreise. Dies führt zu unnötigen Ausfällen, die vermieden werden könnten, wenn die Sicherungen und Schutzeinrichtungen besser aufeinander abgestimmt sind.

Ein weiteres Problem kann die Vernachlässigung der Kurzschlussschutzvorkehrungen sein. Sicherungen, die nicht für hohe Kurzschlussströme geeignet sind, erhöhen das Risiko, dass im Fehlerfall nicht nur die Schutzschalter auslösen, sondern auch Bauteile der Verteilungsanlage selbst beschädigt werden. Daher ist eine sorgfältige Planung und Berechnung der maximalen Kurzschlussströme entscheidend, um geeignete Schutzmaßnahmen zu gewährleisten.

Fazit

Die Selektivität in der Elektrotechnik spielt eine entscheidende Rolle für die Sicherheit elektrischer Anlagen. Sie sorgt dafür, dass im Falle eines Fehlers nur die betroffenen Stromkreise abgeschaltet werden, während der Rest des Systems funktionstüchtig bleibt. Dies reduziert das Risiko von Stromausfällen und erhöht die Betriebssicherheit deutlich.

Um die Selektivität in Ihrer eigenen Elektrotechnik zu optimieren, sollten Sie bereits in der Planungsphase Ihrer Anlage darauf achten, geeignete Schutzschalter zu wählen und deren Koordination zu prüfen. Eine regelmäßige Wartung und Überprüfung der Schutzeinrichtungen ist ebenfalls empfehlenswert, um im Ernstfall schnell und effektiv reagieren zu können.
