Widerstand in der Elektrotechnik korrekt berechnen. Wir erklären die Grundlagen und geben praktische Tipps.

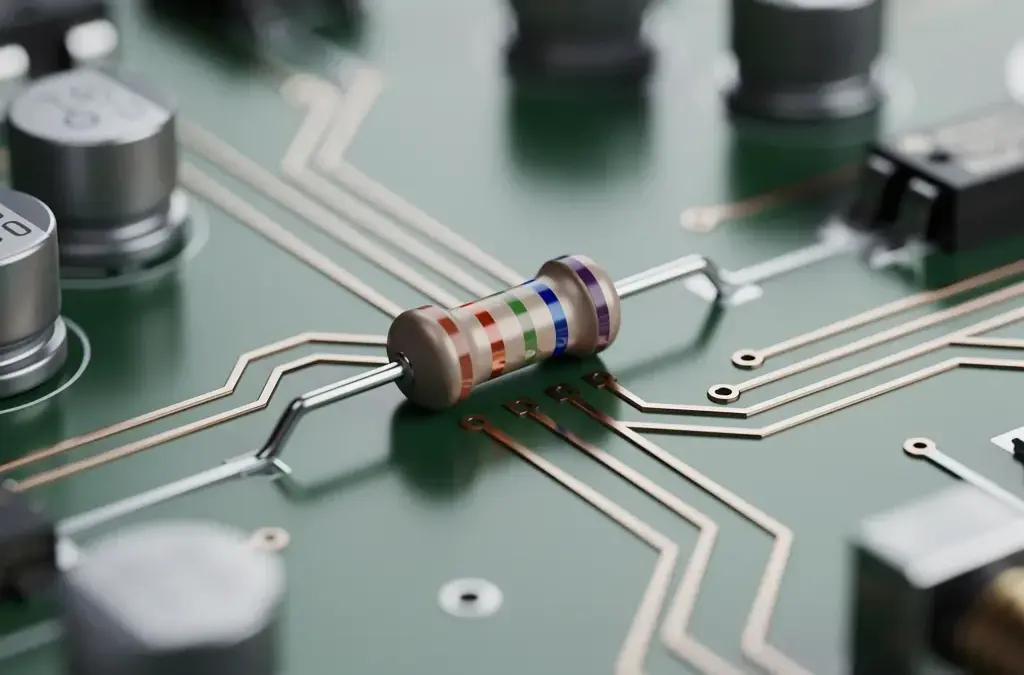

widerstand elektrotechnik Berechnungen

Beim Arbeiten mit elektrischen Geräten und Schaltkreisen muss jeder Technikbegeisterte den Widerstand zuverlässig berechnen können. Der elektrische Widerstand beeinflusst maßgeblich, wie Strom durch einen Leiter fließt und ist entscheidend für das Funktionieren Ihrer Haus- und Netzwerktechnik. Um den Widerstand in der Elektrotechnik richtig zu berechnen, verwenden Sie das Ohmsche Gesetz, das Spannung, Strom und Widerstand miteinander verknüpft.

Um den Widerstand \( R \) zu berechnen, benötigen Sie lediglich die Spannung \( U \) (in Volt) und die Stromstärke \( I \) (in Ampere). Die Berechnung erfolgt über die Formel \( R = U /

Was ist der elektrische Widerstand und warum ist er wichtig in der Elektrotechnik?

Der elektrische Widerstand ist eine grundlegende Größe in der Elektrotechnik, die beschreibt, wie stark ein Bauteil den elektrischen Stromfluss hemmt. Sein Verständnis ist entscheidend für die Planung und das Design elektrischer Schaltungen, da er direkt die Sicherheit und Effizienz der Systeme beeinflusst.

Die Definition des elektrischen Widerstands

Der elektrische Widerstand, symbolisiert durch \(R\), wird als das Verhältnis von Spannung \(U\) zu Strom \(I\) definiert, entsprechend der Formel \(R = \frac{U}{I}\). Die Einheit für den Widerstand ist Ohm (Ω). Ein höherer Widerstand bedeutet, dass weniger Strom bei einer gegebenen Spannung fließt. Dies ist essentiell, um zu verstehen, wie verschiedene Materialien den Stromfluss beeinflussen. Beispielsweise hat Kupfer einen niedrigen Widerstand und ist daher ein hervorragender Leiter, während Gummi einen hohen Widerstand bietet und somit als Isolator wirkt.

Bedeutung von Widerstand in elektrischen Schaltungen

In elektrischen Schaltungen spielt der Widerstand eine zentrale Rolle, da er den Stromfluss reguliert. Ein Beispiel ist die Verwendung von Widerständen in LEDs, die den Strom begrenzen, um eine Überhitzung und mögliche Beschädigung der Bauteile zu vermeiden. Falsch berechnete Widerstände können zu Kurzschlüssen oder einem Ausfall der gesamten Schaltung führen. Daher ist es wichtig, bei der Berechnung den gewünschten Stromfluss und die Betriebsspannung der Schaltung zu berücksichtigen. In realen Anwendungen kann man auch auf höhenverstellbare Widerstände setzen, wie zum Beispiel Potentiometer, die eine Anpassung des Widerstands und damit des Stromflusses in der Schaltung ermöglichen.

Wie berechnet man den elektrischen Widerstand mit dem Ohmschen Gesetz?

Der elektrische Widerstand wird im Allgemeinen mit der Ohmschen Formel \(R = \frac{U}{I}\) berechnet, wobei \(R\) der Widerstand in Ohm, \(U\) die Spannung in Volt und \(I\) die Stromstärke in Ampere ist. Diese einfache Beziehung ermöglicht es, den Widerstand effizient zu bestimmen.

Die Formel des Ohmschen Gesetzes

Die Basis des elektrischen Widerstands in der Elektrotechnik beruht auf dem Ohmschen Gesetz, welches die Beziehung zwischen Spannung, Stromstärke und Widerstand beschreibt. Die grundlegende Formel lautet:

R = U / I

Hierbei steht \(R\) für den Widerstand (in Ohm, Ω), \(U\) für die Spannung (in Volt, V) und \(I\) für die Stromstärke (in Ampere, A). Wenn beispielsweise eine Spannung von 12 Volt anliegt und die Stromstärke 3 Ampere beträgt, lässt sich der Widerstand wie folgt berechnen:

R = 12 V / 3 A = 4 Ω

Diese Formel ist essenziell in der Elektrotechnik und wird in vielen praktischen Anwendungen verwendet. Bei der Verwendung von elektronischen Geräten ist es wichtig, den Widerstand zu kennen, um die erforderliche Spannung sowie die Stromstärke korrekt zu dimensionieren.

Anwendung der Ohm-Formel in der Praxis

In der Praxis kann es eine Vielzahl von Situationen geben, in denen die Anwendung der Ohm-Formel nötig ist. So wird der Widerstand beispielsweise häufig in der Planung von Schaltkreisen berücksichtigt. Ein typischer Anwendungsfall ist der Anschluss von Widerständen in Reihe oder parallel, was die Gesamtwiderstände erheblich beeinflussen kann. Bei Widerständen in Reihe addieren sich die Widerstände direkt:

R_gesamt = R_1 + R_2 + ... + R_n

Im Gegensatz dazu gilt für parallel geschaltete Widerstände:

1/R_gesamt = 1/R_1 + 1/R_2 + ... + 1/R_n

Diese unterschiedlichen Berechnungsansätze sind entscheidend, um die gewünschte elektrische Leistung und Funktionstüchtigkeit sicherzustellen. Ein häufiges Fehlerbild ist das Vergessen dieser unterschiedlichen Regeln, was zu falschen Schaltkreisberechnungen führen kann. Daher ist es ratsam, sich vor der praktischen Anwendung gut mit den Grundlagen des Ohmschen Gesetzes vertraut zu machen.

Welche Einflussfaktoren hat der Widerstand auf Bauelemente und Schaltungen?

Der Widerstand in der Elektrotechnik wird von verschiedenen Einflussfaktoren bestimmt, die sowohl die Materialeigenschaften als auch die geometrischen Faktoren des Leiters umfassen. Diese Aspekte spielen eine entscheidende Rolle beim Design und der Effizienz von elektrischen Bauelementen und Schaltungen.

Materialeigenschaften und Widerstand

Ein wesentlicher Einflussfaktor auf den elektrischen Widerstand ist die Art des Materials, aus dem der Leiter besteht. Materialien wie Kupfer und Aluminium weisen eine hohe elektrische Leitfähigkeit und somit einen niedrigen Widerstand auf, während Stoffe wie Gummi oder Holz schlechte elektrische Leiter sind. Der spezifische Widerstand, der für jedes Material charakteristisch ist, wird in Ohm-Metern (Ω·m) gemessen. Kupfer hat zum Beispiel einen spezifischen Widerstand von etwa 1,68 × 10⁻⁸ Ω·m, was es zu einem idealen Material für elektrische Leitungen macht. Ein Beispiel aus der Praxis: Bei der Auswahl von Kabeln für eine Installation wird häufig auf diese spezifischen Werte geachtet, um die Effizienz und Sicherheit der gesamten elektrischen Anlage zu gewährleisten.

Geometrische Faktoren des Leiters

Die Geometrie eines Leiters hat ebenfalls einen direkten Einfluss auf den Widerstand. Der Widerstand \(R\) eines Leiters kann mit der Formel \(R = \rho \frac{L}{A}\) berechnet werden, wobei \(L\) die Länge und \(A\) die Querschnittsfläche des Leiters ist, während \(\rho\) der spezifische Widerstand des Materials ist. Dies bedeutet, dass längere Leiter einen höheren Widerstand aufweisen, während ein größerer Querschnitt zu einem niedrigeren Widerstand führt. In der Praxis kann dies bedeuten, dass bei langen Kabelstrecken, wie sie beispielsweise in großen Gebäuden vorkommen, dickere Kabel verwendet werden müssen, um Leistungsverluste zu vermeiden. Fehler bei der Wahl der Kabelgröße können dazu führen, dass die elektronische Ausstattung nicht richtig funktioniert oder sogar überhitzt, was im schlimmsten Fall zu einem Brand führen kann.

Wie berechnet man den Gesamtwiderstand in Reihenschaltungen?

Der Gesamtwiderstand in einer Reihenschaltung wird durch die einfache Addition der Einzelwiderstände berechnet. Dabei gilt eine grundlegende Regel: \( R_{gesamt} = R_1 + R_2 + R_3 + \ldots + R_n \), wobei \( R_1, R_2, R_3, \ldots, R_n \) die Werte der einzelnen Widerstände sind.

Grundlagen der Reihenschaltung

In einer Reihenschaltung sind alle Bauteile hintereinander geschaltet, sodass der Strom durch jeden Widerstand in der gleichen Reihenfolge fließt. Es gibt keine Alternativwege für den Stromfluss. Daher ist der Gesamtwiderstand die Summe aller Einzelwiderstände. Diese Anordnung führt zu einer Erhöhung des Gesamtwiderstands und bewirkt, dass die Spannung über jeden Widerstand unterschiedlich ist, abhängig von seinen spezifischen Eigenschaften.

Schritt-für-Schritt-Anleitung zur Berechnung des Gesamtwiderstands

Um den Gesamtwiderstand in einer Reihenschaltung zu berechnen, folgen Sie diesen Schritten:

1. Identifizieren Sie alle Widerstände in der Schaltung. Angenommen, Sie haben drei Widerstände: \( R_1 = 4 \, \Omega \), \( R_2 = 6 \, \Omega \) und \( R_3 = 10 \, \Omega \).
2. Fügen Sie die Werte der Widerstände zusammen:
• Berechnung: \( R_{gesamt} = R_1 + R_2 + R_3 = 4 \, \Omega + 6 \, \Omega + 10 \, \Omega \)
• Das ergibt \( R_{gesamt} = 20 \, \Omega \).
3. Die Schaltung hat nun einen Gesamtwiderstand von 20 Ohm. Dieser Wert kann in weitere Berechnungen eingebaut werden, etwa zur Bestimmung der Spannung oder der Stromstärke.

Wie berechnet man den Gesamtwiderstand in Parallelschaltungen?

Der Gesamtwiderstand in Parallelschaltungen berechnet sich durch die Umformung der Formel, die die Kehrwerte der Einzelwiderstände addiert. Dazu wird die Formel 1/Rg = 1/R1 + 1/R2 + 1/R3 verwendet, wobei Rg der Gesamtwiderstand und R1, R2, R3 die einzelnen Widerstände sind.

Grundlagen der Parallelschaltung

In einer Parallelschaltung sind die Widerstände so angeordnet, dass an jedem Widerstand die gleiche Spannung anliegt. Dies führt dazu, dass sich der Gesamtstrom auf die einzelnen Zweige verteilt. Parallelschaltungen verringern den Gesamtwiderstand, was zu einer erhöhten Stromstärke führt. Eine häufige Anwendung findet sich in der Elektronik, wo verschiedene Komponenten wie LEDs oder Widerstände parallel geschaltet werden, um die gewünschte Funktionalität zu erreichen.

Schritt-für-Schritt-Anleitung zur Berechnung des Gesamtwiderstands

Um den Gesamtwiderstand einer Parallelschaltung korrekt zu berechnen, befolgen Sie diese Schritte:

1. Identifizieren Sie die Werte der einzelnen Widerstände. Zum Beispiel: R1 = 10 Ohm, R2 = 20 Ohm und R3 = 30 Ohm.
2. Berechnen Sie die Kehrwerte jedes Widerstandes: 1/R1 = 0.1, 1/R2 = 0.05 und 1/R3 = 0.0333.
3. Addieren Sie die Kehrwerte: 1/Rg = 0.1 + 0.05 + 0.0333 = 0.1833.
4. Nehmen Sie den Kehrwert der Summe, um den Gesamtwiderstand zu finden: Rg = 1/0.1833 ≈ 5.46 Ohm.

Ein typischer Fehler bei der Berechnung ist das Addieren der Widerstandswerte ohne die Kehrwertformel zu verwenden. Dies führt zu falschen Ergebnissen, da der Gesamtwiderstand in einer Parallelschaltung immer kleiner ist als der kleinste Einzelwiderstand. Beispielsweise würde das bloße Addieren von 10 Ohm, 20 Ohm und 30 Ohm zu einem Gesamtwiderstand von 60 Ohm führen, was nicht korrekt ist. Beachten Sie diese Prinzipien, um präzise und fehlerfreie Berechnungen durchzuführen.

Fazit

Der Widerstand in der Elektrotechnik spielt eine entscheidende Rolle in der Schaltungsanalyse und -gestaltung. Durch die richtige Berechnung des Widerstands können Sie nicht nur die Effizienz Ihrer Schaltung steigern, sondern auch potenzielle Probleme frühzeitig identifizieren. Nutzen Sie die gelernten Formeln und Methoden, um den Widerstand in Ihren eigenen Projekten gezielt zu bestimmen.

Überprüfen Sie regelmäßig die eingesetzten Widerstandswerte und experimentieren Sie mit verschiedenen Konfigurationen. So optimieren Sie nicht nur die Leistung Ihrer Schaltungen, sondern gewinnen auch ein tieferes Verständnis für die Elektrotechnik und ihre Anwendungsmöglichkeiten.
