VDE-Normen für Überspannungs- und Blitzschutz und die wichtigsten Regeln für einen effektiven VDE Überspannungsschutz.

VDE-Normen für Überspannungs- und Blitzschutz: Die wichtigsten Regeln

Um einen umfassenden Schutz vor Überspannungen und Blitzeinschlägen zu gewährleisten, sind die VDE-Normen unerlässlich. Diese Normen regeln spezifische Vorgaben und Anforderungen, die eine effektive Installation von Überspannungsschutzsystemen sicherstellen. Der VDE Überspannungsschutz ist dabei nicht nur eine Empfehlung, sondern in vielen Fällen eine gesetzliche Pflicht, insbesondere im Kontext von Neubauten und modernen elektrischen Anlagen.

Die wichtigsten Regeln, die sich aus den aktuellen VDE-Normen ergeben, beziehen sich sowohl auf die Planung als auch auf die Ausführung von Blitzschutz- und Überspannungsschutzmaßnahmen. Diese Normen stellen sicher, dass elektrische Installationen im privaten

Was sind die VDE-Normen für Überspannungsschutz und Blitzschutz?

Die VDE-Normen für Überspannungsschutz sind verbindliche Regeln, die den Schutz elektrischer Anlagen und Geräte vor Überspannungen und Blitzschlägen sicherstellen. Diese Normen legen Sicherheitsstandards für die Installation und den Betrieb von Schutzvorrichtungen fest, um Schäden und Gefahren zu minimieren.

Welche Rolle spielen VDE-Normen im Bereich Überspannungsschutz?

Die VDE-Normen, insbesondere die DIN VDE 0100-443 und DIN VDE 0100-534, spielen eine entscheidende Rolle im Überspannungsschutz. Sie geben Vorschriften vor, wann und wie Überspannungsschutzgeräte installiert werden müssen. Diese Normen sind besonders wichtig, um bei allen installierten elektrischen Anlagen die Gefahren durch Blitzeinschläge und induzierte Überspannungen zu minimieren. Jedes Jahr entstehen durch solche Überspannungen Schäden in Milliardenhöhe. Daher sind die Normen nicht nur gesetzlich, sondern auch aus wirtschaftlicher Sicht von großer Bedeutung.

Wie unterscheiden sich die wichtigsten VDE-Normen?

Die wichtigsten VDE-Normen für den Überspannungsschutz unterscheiden sich hauptsächlich in ihrem Anwendungsbereich und den spezifischen Anforderungen. Die DIN VDE 0100-443 behandelt den Schutz von Niederspannungsanlagen und legt die Pflicht zur Installation von Überspannungsschutzgeräten fest, während die DIN VDE 0100-534 spezifische Vorgaben für den Schutz von PV-Anlagen enthält. Eine zentrale Anforderung ist die Verwendung von Überspannungsschutzgeräten der Klasse I oder II, abhängig von der Risikoeinschätzung der jeweiligen Installation.

Für Gebäude, die nach dem 14.12.2018 errichtet wurden, ist der Einsatz von Überspannungsschutz nun auch im privaten Wohnungsbau vorgeschrieben. Beispiele hierfür sind Immobilien, die mit modernen Elektronikgeräten ausgestattet sind, die besonders empfindlich auf Überspannungen reagieren. Ohne entsprechenden Schutz könnte ein Blitzeinschlag zu einem vollständigen Ausfall der technischen Infrastruktur führen, was nicht nur Kosten verursacht, sondern auch die Sicherheit der Bewohner gefährdet.

Zusätzlich müssen Installateure sich vor den Haftungsrisiken absichern, die durch die Nichteinhaltung dieser Normen entstehen können. Der Anwendungsbereich der VDE-Normen erstreckt sich auf alle Bereiche der Elektrotechnik, von der Industrie über den Gewerbebau bis hin zum privaten Sektor und ist damit auch für die Implementierung von Sicherheitskonzepten von entscheidender Bedeutung.

Warum ist Überspannungsschutz in Wohngebäuden und gewerblichen Anlagen notwendig?

Überspannungsschutz ist entscheidend, um die Integrität elektrischer Systeme zu gewährleisten und Schäden an Geräten sowie teure Ausfallzeiten zu vermeiden. Ohne den entsprechenden Schutz sind sowohl Haushalte als auch Unternehmen ernsthaften Risiken ausgesetzt, die nicht nur materielle Verluste, sondern auch Sicherheitsgefahren mit sich bringen.

Die Gefahren, die ohne Überspannungsschutz auftreten können, sind vielfältig. Blitzschläge, elektrische Störungen und plötzliche Spannungsspitzen im Netz können zu einem sofortigen Versagen elektronischer Geräte führen. Eine Studie zeigt, dass Schäden an Geräten durch Überspannungen jährlich Milliardenkosten verursachen können, die auf Unternehmen und Verbraucher umgelegt werden. Zudem können ungeschützte Systeme zu Bränden führen, die sowohl Personen als auch Gebäude in Gefahr bringen.

Welche Gefahren gehen ohne Überspannungsschutz einher?

Die häufigsten Gefahren sind durch Blitzeinschläge verursachte Überspannungen, die regelmäßig in vielen Regionen der Welt auftreten. Diese natürlichen Phänomene können durch massive Stromstöße die Schaltkreise und Komponenten beschädigen. Ein Beispiel ist ein Serverraum, der nach einem Blitzschlag ohne Überspannungsschutz tagelang offline war und eine kostspielige Datenwiederherstellung erforderte. Auch menschliche Fehler, wie das unkontrollierte Ein- und Ausschalten von großen Maschinen, können zu gefährlichen Spannungsspitzen führen. Solche Ereignisse zeigen die Notwendigkeit eines effektiven Überspannungsschutzes, um Folgeschäden zu vermeiden.

Wie schützt Überspannungsschutz vor Schäden an elektrischen Geräten?

Überspannungsschutzvorrichtungen, wie Blitzstrom-Ableiter, verhindern, dass übermäßige Spannungen in die elektrischen Systeme gelangen. Diese Geräte leiten den Überschussstrom sicher in den Boden, wodurch die angeschlossenen Geräte geschützt werden. Insbesondere sicherheitsrelevante elektrische Einrichtungen in Wohngebäuden, wie Heizungs- und Nachrichtensysteme, benötigen einen verlässlichen Schutz. Laut den aktuellen VDE-Normen, wie der DIN VDE 0100-443, ist der Einbau von Überspannungs-Schutzeinrichtungen nicht mehr nur empfohlen, sondern Pflicht. Ein geeigneter Schutz kann nicht nur Geräte retten, sondern auch die Lebensdauer von Elektronik erhöhen und die Betriebskosten im laufenden Betrieb signifikant senken.

Welche Anforderungen stellt die DIN VDE 0100-443/-534 an Überspannungsschutz?

Die DIN VDE 0100-443/-534 fordert den Einsatz von Überspannungsschutzmaßnahmen in Niederspannungsanlagen, um elektrische Geräte und Systeme vor transitorischen Überspannungen zu schützen. Dies gilt insbesondere für neue Gebäude und moderne Elektroinstallationen.

Die DIN VDE 0100-443 und 0100-534 legen spezifische Anforderungen fest, die bei der Planung und Installation von Überspannungsschutzsystemen beachtet werden müssen. Dazu gehört die Beurteilung der Gefährdung durch Überspannungen, wobei verschiedene Zonen und Schutzarten definiert sind. In der Regel unterscheidet man zwischen den Zonen von Außen- und Inneneinrichtungen, die jeweils unterschiedliche Schutzmaßnahmen erfordern. Besonders wichtig ist der Einsatz von Überspannungs-Schutzeinrichtungen (SPDs), die in verschiedenen Schutzklassen (Typ 1, Typ 2 und Typ 3) eingeteilt werden. Typ 1 ist beispielsweise für den Einsatz im Außenbereich gedacht und bietet Schutz bei Blitzeinschlägen, während Typ 2 und Typ 3 für die Absicherung von elektrischen Anlagen in Innenräumen eingesetzt werden.

Was sind die wichtigsten Regelungen der Normen?

Zu den zentralen Regelungen gehört, dass in Neubauten und bei umfangreichen Renovierungen Überspannungsschutzmechanismen Pflicht sind. Insbesondere elektrische Anlagen, die empfindliche Geräte wie Computer oder Förderanlagen versorgen, müssen zusätzlich zur Basisabsicherung mit einem Überspannungsschutz ausgestattet sein. Der Stand der Technik wird durch einen umfangreichen Katalog von Maßnahmen zur Risikoermittlung und -bewertung ergänzt, der den Planern konkrete Werkzeuge an die Hand gibt. Dies ermöglicht eine individuelle Anpassung an die spezifischen Anforderungen des Gebäudes oder der Anlage.

Was sind die Folgen bei Nichtbeachtung der Normen?

Die Nichteinhaltung der DIN VDE 0100-443/-534 kann schwerwiegende Konsequenzen nach sich ziehen. Zum einen besteht ein erhöhtes Risiko für Beschädigungen an elektronischen Geräten und Installationen durch Überspannungen, was nicht nur Folgekosten für Reparaturen nach sich zieht, sondern auch den Betrieb gefährden kann. Zudem können bei einem Schäden an elektrischen Anlagen hohe Haftungsrisiken für Betreiber entstehen. Im schlimmsten Fall führt ein Überspannungsschaden zu einem Brand, was erhebliche Schäden an Eigentum und Personen zur Folge haben kann. Nachweislich installierte Schutzmaßnahmen bieten darüber hinaus eine erhöhte Rechtssicherheit im Falle von Haftungsansprüchen.

Wie implementiere ich einen effektiven Blitzschutz in Gebäuden?

Ein effektiver Blitzschutz in Gebäuden wird durch die richtige Kombination von baulichen und elektrischen Maßnahmen erreicht, die sowohl die Gefahr eines Blitzeinschlags als auch die Auswirkungen minimieren. Dazu gehören Erdungsanlagen, Blitzableiter und Überspannungsschutzgeräte, die gemäß den VDE-Normen geplant und installiert werden müssen.

Welche Komponenten sind für einen Blitzschutz notwendig?

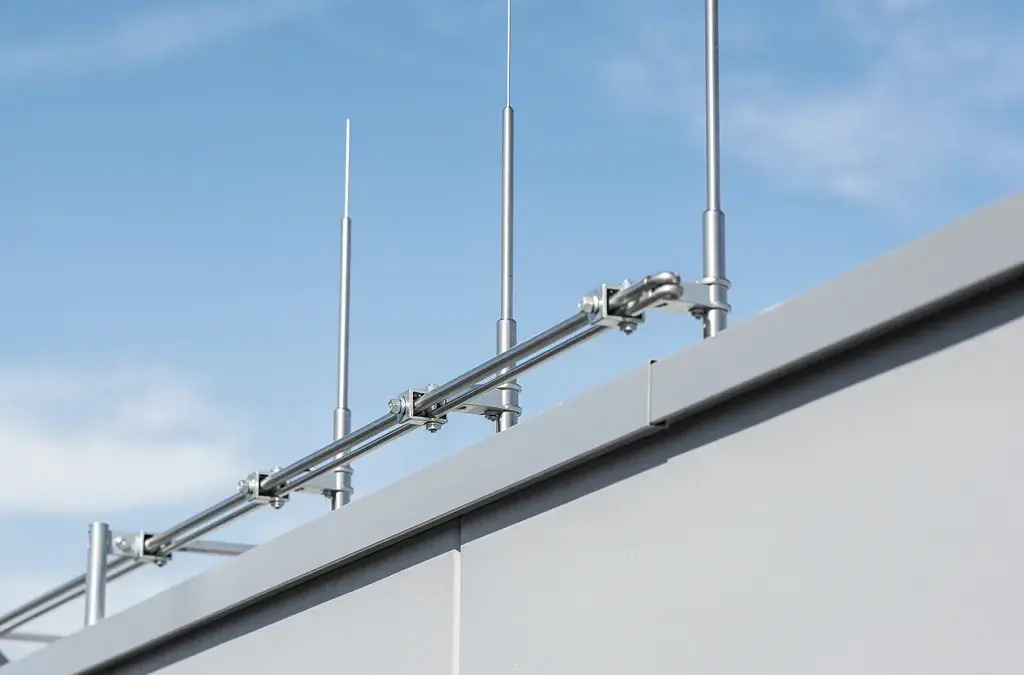

Für einen effektiven Blitzschutz sind mehrere Komponenten unerlässlich. Zunächst benötigt man einen äußeren Blitzschutz, der aus einem Blitzableiter besteht, der den Blitzstrom sicher in die Erde ableitet. Ergänzend ist eine Erdungsverbindung notwendig, die eine gute Verbindung zum Erdreich bietet. Dazu kommen Überspannungsschutzgeräte, die elektrische Anlagenteile vor den durch den Blitz verursachten Überspannungen schützen. Diese Komponenten müssen in einem harmonischen Zusammenspiel arbeiten, um den bestmöglichen Schutz zu gewährleisten.

Wie erfolgt die Planung eines Blitzschutzsystems nach VDE?

Die Planung eines Blitzschutzsystems erfolgt nach den Vorgaben der DIN EN 62305 (VDE 0185-305). Die ersten Schritte der Planung beinhalten die Risikoanalyse, bei der der Blitzschlagrisiko-Index für das Gebäude ermittelt wird. Dieser Index berücksichtigt Faktoren wie die Lage und Höhe des Gebäudes sowie die Umgebung. Nach dieser Analyse wird das Blitzschutzsystem ausgelegt, wobei die Anzahl und Position der Blitzableiter sowie die Erdungssysteme festgelegt werden. Wichtig ist, dass die Planung einen einschlägigen Fachmann umfasst, der die Anforderungen und Normen genau kennt und umsetzt.

Ein häufiger Fehler bei der Planung ist die Unterschätzung der Notwendigkeit von Überspannungsschutzgeräten. Diese sollten sowohl an der Hauptstromversorgung als auch in der Verteilung oder an empfindlichen Endgeräten installiert werden. Die Umsetzung sollte so erfolgen, dass alle sicherheitsrelevanten Aspekte, die durch Blitzeinwirkungen entstehen, abgedeckt sind. Eine regelmäßige Überprüfung des Blitzschutzsystems stellt sicher, dass alle Komponenten ordnungsgemäß funktionieren und den geltenden Normen entsprechen.

Wie haben sich die VDE-Normen für Überspannungsschutz in den letzten Jahren verändert?

In den letzten Jahren haben sich die VDE-Normen für Überspannungsschutz erheblich weiterentwickelt, um den wachsenden Anforderungen an Elektrosicherheit gerecht zu werden. Neue Normen und Überarbeitungen bestehender Regelungen erhöhen die Anforderungen an den Schutz vor Überspannungen in privaten und gewerblichen Anwendungen.

Welche neuen Entwicklungen und Normen sind relevant?

Eine der signifikantesten Änderungen ist die Aktualisierung der DIN VDE 0100-443 und 0100-534, die seit dem 1. Oktober 2016 gelten. Diese Normen schreiben vor, dass Überspannungsschutzmaßnahmen nun auch im privaten Wohnungsbau und im kleineren Gewerbebau verpflichtend sind. Zu den neuen Entwicklungen zählt die Norm DIN EN IEC 61643, die kürzlich überarbeitet wurde und spezifische Anforderungen für Überspannungsschutzgeräte festlegt. Besonders im Hinblick auf die Installation in Photovoltaikanlagen sind striktere Vorgaben zu beachten, um sowohl die Anlagen als auch die angeschlossenen Geräte zu schützen.

Wie bereitet man sich auf kommende Änderungen in den VDE-Normen vor?

Eine proaktive Herangehensweise ist entscheidend, um auf die sich ständig weiterentwickelnden VDE-Normen vorbereitet zu sein. Ein wichtiger Schritt ist es, regelmäßig Schulungen und Weiterbildungen für Fachkräfte im Bereich Elektrotechnik in Anspruch zu nehmen. Hier können aktuelle Trends und Änderungen in den Normen erörtert werden. Zudem ist es ratsam, sich über die neuesten Veröffentlichungen der VDE Normen auf dem Laufenden zu halten und diese in die Planungen neuer Projekte einzubeziehen. Eine enge Zusammenarbeit mit Planungsbüros und Experten bietet eine zusätzliche Sicherheit, um alle gesetzlichen Anforderungen zu erfüllen.

Fazit

Der VDE Überspannungsschutz ist unerlässlich, um elektrische Installationen und Endgeräte vor schädlichen Überspannungen und Blitzschlägen zu schützen. Durch die Anwendung der relevanten VDE-Normen können sowohl private als auch gewerbliche Einrichtungen teure Schäden und Betriebsausfälle vermeiden. Es ist entscheidend, die richtigen Schutzmaßnahmen zu wählen und Fachpersonal für die Planung und Umsetzung heranzuziehen.

Als nächsten Schritt sollten Sie eine umfassende Risikobewertung Ihrer elektrischen Systeme durchführen und die spezifischen Anforderungen Ihrer Umgebung berücksichtigen. Informieren Sie sich über die notwendigen Schutzgeräte und lassen Sie sich von zertifizierten Fachleuten beraten, um alle geltenden Vorschriften einzuhalten und die Sicherheit langfristig zu gewährleisten.
