Sicherheit durch die Wahl des passenden Leiterquerschnitts: Ein Leitfaden

Transparenzhinweis: Dieser Beitrag wurde mit Hilfe von künstlicher Intelligenz (KI) strukturiert und vor der Veröffentlichung redaktionell bearbeitet & geprüft.

⏱ 11 Min. Lesezeit

Sicherheit elektrischer Anlagen. Ein falsch dimensionierter Querschnitt kann zu Überhitzung, Spannungsabfällen und im schlimmsten Fall zu Brandgefahren führen. Daher ist es essenziell, die richtigen Berechnungen anzustellen und sich der Normen und Empfehlungen bewusst zu sein, die den Leiterquerschnitt bestimmen.

Der Leiterquerschnitt spielt eine zentrale Rolle für die Sicherheit elektrischer Installationen. Ein zu kleiner Querschnitt kann nicht nur die Effizienz der Anlage beeinträchtigen, sondern auch erhebliche Sicherheitsrisiken mit sich bringen. Damit Sie potenzielle Gefahren vermeiden können, ist es wichtig, beim Berechnen des Leiter

Warum ist der Leiterquerschnitt entscheidend für Ihre Sicherheit?

Der Leiterquerschnitt ist entscheidend für Ihre Sicherheit, da er direkte Auswirkungen auf die Übertragungskapazität und die Wärmeentwicklung in elektrischen Leitungen hat. Ein falscher Querschnitt kann zu Überhitzung, Feuergefahr und Schäden an elektrischen Geräten führen, was schwerwiegende Folgen für Personen und Eigentum haben kann.

Der richtige Leiterquerschnitt sorgt nicht nur für eine effiziente Stromübertragung, sondern minimiert auch potenzielle Sicherheitsrisiken. Ein zu kleiner Querschnitt führt zu einer erhöhten elektrischen Widerstandskraft, was eine Überhitzung verursachen kann. In vielen Fällen kann dies zu einer Schädigung der Isolierung, zu Kurzschlüssen oder im schlimmsten Fall zu Bränden führen. Tatsächlich sind viele Hausbrände auf fehlerhafte elektrische Installationen zurückzuführen, die sich aus einer falschen Dimensionierung der Kabel ergeben. Dies ist insbesondere bei alten Verkabelungen ein häufiges Problem, bei denen der verwendete Querschnitt nicht mehr den aktuellen Anforderungen entspricht.

Welche Sicherheitsrisiken entstehen durch einen falschen Leiterquerschnitt?

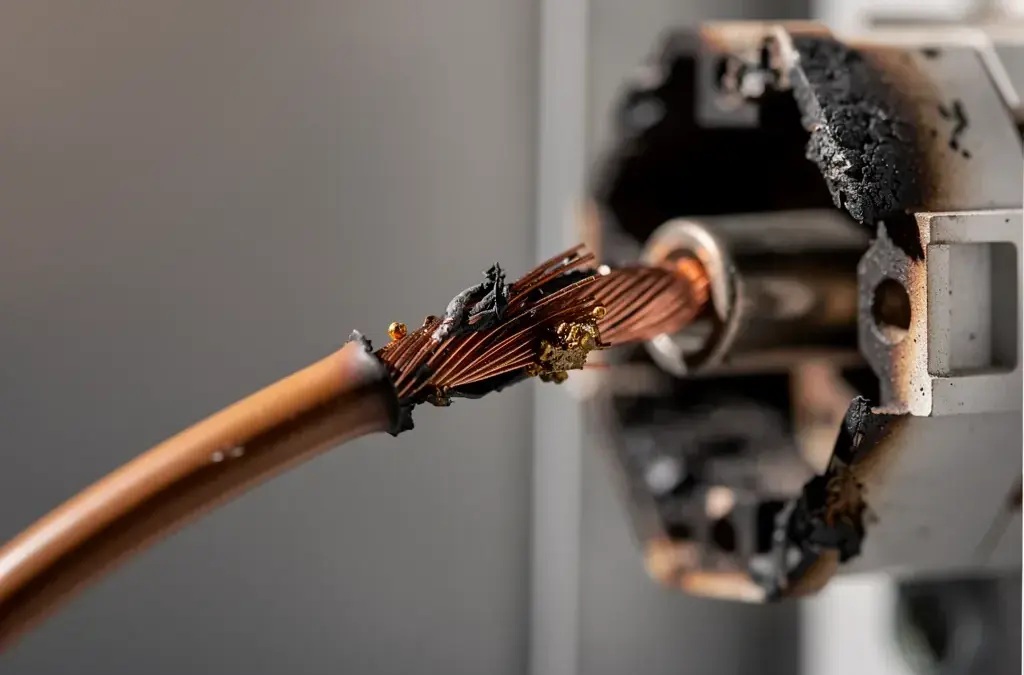

Ein falscher Leiterquerschnitt hat mehrere Sicherheitsrisiken zur Folge. Zunächst kann es zu einer Überhitzung des Kabels kommen, die verursacht wird durch den elektrischen Widerstand, der umso höher ist, je kleiner der Querschnitt ist. Diese Überhitzung kann bei unzureichender Belüftung zu einem Brand führen. Laut Angaben der Feuerwehr sind eine der häufigsten Ursachen für Brände in Wohngebäuden fehlerhafte elektrische Installationen.

Ein Beispiel: Wenn Sie ein Kabel mit einem Querschnitt von nur 1,5 mm² verwenden, um eine Last von 16 Ampere zu betreiben, könnte es überhitzen, da dieser Querschnitt nicht für eine dauerhafte Verwendung dieser Stromstärke ausgelegt ist. Die resultierende Hitze beeinträchtigt nicht nur das Kabel selbst, sondern auch die Sicherheit Ihrer gesamten Installation.

Wie beeinflusst der Leiterquerschnitt die Funktion von elektrischen Anlagen?

Der Leiterquerschnitt hat maßgeblichen Einfluss auf die Funktionalität elektrischer Anlagen. Ein unzureichend dimensioniertes Kabel kann nicht nur zu einer Überhitzung führen, sondern auch zu Spannungsabfällen, die die Leistung von angeschlossenen Geräten erheblich beeinträchtigen. Diese Spannungsabfälle können dazu führen, dass Geräte ineffizient arbeiten oder sogar ganz ausfallen. Achten Sie darauf, dass die Dimensionierung des Leiterquerschnitts die relevanten Normen und die Berechnung von Kabelquerschnitten berücksichtigt.

Ein praktischer Tipp: Wenn Sie sich unsicher sind, kalkulieren Sie den benötigten Leiterquerschnitt am besten mithilfe eines Kabelquerschnitt-Rechners oder konsultieren Sie die Normen wie die VDE 0298-4, die spezifische Vorgaben zur Dimensionierung geben. So stellen Sie sicher, dass Ihre Installation sowohl sicher als auch funktional ist.

Wie berechnen Sie den optimalen Leiterquerschnitt für Ihre Anwendung?

Um den optimalen Leiterquerschnitt für Ihre Anwendung zu berechnen, müssen Sie verschiedene Faktoren berücksichtigen, darunter die Stromstärke, die Leitungslänge sowie die Umgebungstemperatur. Anhand eindeutiger Formeln und Tabellen lässt sich ein sicherer und effizienter Leiterquerschnitt ermitteln.

Die Berechnung des Leiterquerschnitts ist entscheidend für die elektrische Sicherheit. Zunächst sind einige Faktoren zu beachten: Die Stromstärke, die durch die Leitung fließt, hat einen direkten Einfluss auf den benötigten Querschnitt. Je höher die Stromstärke, desto größer muss der Querschnitt sein, um Überhitzung zu vermeiden. Zudem spielt die Länge der Leitung eine Rolle; längere Leitungen bringen einen höheren Spannungsabfall mit sich, weshalb hier ebenfalls ein entsprechend größerer Querschnitt erforderlich sein kann.

Welche Faktoren sind bei der Berechnung des Leiterquerschnitts zu beachten?

Ein wichtiger Faktor bei der Leiterquerschnitt Berechnung ist die örtliche Umgebung, insbesondere die Temperatur. Ein erhöhtes Temperaturniveau kann die Wärmeableitung erschweren und somit eine erhöhte Leitungswärme verursachen. Das Material der Leitung, üblicherweise Kupfer oder Aluminium, beeinflusst ebenfalls den erforderlichen Querschnitt. Kupfer hat beispielsweise einen besseren elektrischen Leitwert als Aluminium, wodurch für die gleiche Stromstärke ein kleinerer Querschnitt gewählt werden kann.

Ein weiterer Aspekt ist die Art der Anwendung: In Wohnhäusern gelten andere Vorgaben als in gewerblichen oder industriellen Einrichtungen. Bei Hochbelastungen oder der Nutzung von Schutzeinrichtungen wie Sicherungen oder Fi-Schaltern ist eine genaue Dimensionierung unerlässlich, um Sicherheitsrisiken zu minimieren. Verwechslungen oder Fehler in der Auswahl des Kabelquerschnitts können schwerwiegende Folgen, wie Überhitzung oder sogar Brand, nach sich ziehen.

Welche Formeln und Tabellen helfen bei der Auswahl des richtigen Querschnitts?

Eine gängige Formel zur Berechnung des Leiterquerschnitts lautet: A = (2 * I * L) / (k * ΔU), wobei A der Kabelquerschnitt in mm², I die Stromstärke in Ampere, L die Länge der Leitung in Metern, k der spezifische Widerstand des Materials und ΔU der zulässige Spannungsabfall ist. Tabellen zur Leitungsdimensionierung bieten gute Anhaltspunkte, da sie oft die maximalen Stromstärken für verschiedene Querschnitte und Materialien auflisten. Diese Tabellen sind äußerst nützlich und sollten in jedem Projekt zur Dimensionierung berücksichtigt werden.

Welche gesetzlichen Vorgaben und Normen sind beim Leiterquerschnitt zu berücksichtigen?

Beim Leiterquerschnitt sind insbesondere die DIN VDE Normen und die europäischen Normen von Bedeutung. Diese Regelwerke definieren die Anforderungen an die Sicherheit und Zuverlässigkeit elektrischer Installationen und legen fest, wie der geeignete Leiterquerschnitt ermittelt werden muss.

Was sagt die DIN VDE über Leiterquerschnitte aus?

Die DIN VDE-Normen, insbesondere die DIN VDE 0100, sind zentrale Vorgaben für die Planung und Ausführung elektrischer Anlagen in Deutschland. Sie enthalten Richtlinien für die Berechnung des Leiterquerschnitts, abhängig von Stromstärke, Kabellänge und der verwendeten Isolierung. Beispielsweise wird empfohlen, für einen Strom von bis zu 16 A einen minimalen Querschnitt von 1,5 mm² bei PVC-isolierten Leitungen einzuhalten. Diese Normen dienen nicht nur der Sicherheit, sondern auch dem Brandschutz, indem sie Schäden durch Überhitzung der Leiter verhindern.

Welche Rolle spielen europäische Normen in der Leiterquerschnittsauswahl?

Zusätzlich zu den nationalen Vorschriften spielen europäische Normen, wie die EN 60228, eine wichtige Rolle in der Leiterquerschnittsauswahl. Diese Normen harmonisieren die Sicherheitsanforderungen über die Ländergrenzen hinweg und geben Standardwerte für Leiterquerschnitte in verschiedenen Anwendungen an. Ein Beispiel ist, dass bei einer Verwendung in industriellen Umgebungen, die maximalen Temperaturgrenzen und Umgebungsbedingungen beim Querschnitt berücksichtigt werden müssen, um einen effizienten und sicheren Betrieb zu garantieren.

Zusammenfassend ist die Beachtung von DIN VDE und europäischen Normen bei der Auswahl des Leiterquerschnitts unerlässlich. Sie garantieren nicht nur die Einhaltung der gesetzlichen Vorgaben, sondern schützen auch vor Gefahren wie Überhitzung und Brand, die aus einer falschen Dimensionierung resultieren können.

Was sollten Sie tun, wenn der gewählte Leiterquerschnitt nicht ausreicht?

Wenn der gewählte Leiterquerschnitt nicht ausreicht, sollten Sie zunächst die Stromstärke und die Länge der Leitung überprüfen. Ein zu kleiner Querschnitt zeigt sich häufig durch Überhitzung, ständige Sicherungsauslösungen oder Spannungsabfälle. In solchen Fällen ist es wichtig, sofortige Maßnahmen zur Erhöhung der Sicherheit zu ergreifen.

Welche Anzeichen deuten auf einen zu kleinen Leiterquerschnitt hin?

Ein zu kleiner Leiterquerschnitt kann durch verschiedene Anzeichen identifiziert werden. Zu den häufigsten Indikatoren gehören Überhitzung der Kabel, häufige Auslösungen der Sicherungen und spürbare Spannungsabfälle bei erhöhtem Stromverbrauch. Beispielsweise kann eine Lampe im Verlauf des Betriebs dunkler werden, wenn sie mehr Strom zieht, als das Kabel sicher führen kann. Solche Symptome sind ernst zu nehmen, da sie potenziell gefährlich sind.

Wie kann man die Sicherheit erhöhen, wenn ein falscher Querschnitt verbaut wurde?

Wenn sich herausstellt, dass der verbaute Leiterquerschnitt nicht ausreichend ist, gibt es mehrere Maßnahmen zur Erhöhung der Sicherheit. Zunächst sollten Sie die Verdrahtung durch einen Fachmann überprüfen lassen, um die tatsächlichen elektrischen Anforderungen zu ermitteln. Eine Möglichkeit zur Minderung des Risikos besteht darin, den Querschnitt durch den Austausch der Kabel zu erhöhen. Wenn ein sofortiger Austausch nicht möglich ist, kann auch die Reduzierung der angeschlossenen Lasten in Betracht gezogen werden.

Um Spannungsabfälle zu vermeiden, ist es wichtig, die Leitungslänge beim Austausch des Kabels zu berücksichtigen. Bei langen Leitungen sollte ein größeres Kabel verwendet werden, um den Widerstand zu minimieren und somit die Sicherheit insgesamt zu verbessern. Berechnungen zur Leiterquerschnittsdimensionierung basieren auf Faktoren wie Stromstärke und Kabellänge, die genau beachtet werden müssen.

Fazit: Sicherheit durch den richtigen Leiterquerschnitt gewährleisten

Die Wahl des richtigen Leiterquerschnitts ist entscheidend für die Sicherheit elektrischer Anlagen. Ein angemessener Kabelquerschnitt verhindert Überhitzung, minimiert Spannungsabfälle und schützt vor potenziellen Brandgefahren. Daher sollte bei der Planung stets die korrekte Dimensionierung beachtet werden.

Die Dimensionierung des Leiterquerschnitts ist ein zentraler Aspekt der elektrischen Sicherheit. Ein zu kleiner Kabelquerschnitt kann zu Überhitzung führen, was nicht nur die Funktionalität der Anlage beeinträchtigen kann, sondern auch ein erhebliches Brandrisiko darstellt. Beispielsweise kann bei einem zu dünnen Draht, der für hohe Ströme ausgelegt ist, die Erhitzung so stark werden, dass Isolierungen schmelzen oder gar Feuer fangen. Nach geltenden Normen wie der DIN VDE 0298 ist es wichtig, den maximalen Strom, die Umgebungstemperatur und die Verlegeart zu berücksichtigen, um die Sicherheit der Installation zu gewährleisten.

Ein gängiger Fehler in der Praxis ist die Vernachlässigung der Stromstärke, die durch einen bestimmten Leiter fließt. Der maximal zulässige Strom ist oft in Tabellen festgelegt und kann je nach Kabeltyp variieren. Für Kupferkabel mit einem Querschnitt von 1,5 mm² beträgt der maximale Strom laut Norm in der Regel etwa 16 A. Bei einer Überschreitung dieses Wertes kann es zu einer drastischen Temperaturerhöhung kommen. Deshalb ist die korrekte Berechnung des Leiterquerschnitts nicht nur eine technische, sondern auch eine sicherheitsrelevante Maßnahme.

Zusätzlich spielt die Länge der Leitung eine Rolle bei der Leitungsdimensionierung. Bei längeren Kabelstrecken ist ein größerer Querschnitt erforderlich, um Spannungsabfälle zu vermeiden. Ein Beispiel: Bei einer Leitungslänge von 40 Metern und einer Stromstärke von 10 A kann bereits ein Querschnitt von 2,5 mm² nötig sein, um sicherzustellen, dass die Spannung am Verbraucher ausreichend bleibt. Die Berechnung solcher Werte ist unerlässlich, um einen sicheren Betrieb zu gewährleisten.

Tipp: Berechnen Sie den benötigten Leiterquerschnitt immer unter Berücksichtigung aller relevanten Faktoren wie Installationstyp, Umgebungstemperatur und spezifischer Anwendung. Es kann sich lohnen, auf spezialisierte Software oder Berechnungstools zurückzugreifen, um Fehler zu vermeiden.

Insgesamt ist die Wahl des richtigen Leiterquerschnitts ein komplexer Prozess, der jedoch unerlässlich für die Gewährleistung der Sicherheit von elektrischen Anlagen ist. Eine sorgfältige Planung und Dimensionierung schützen nicht nur vor Überhitzung und Brandgefahr, sondern garantieren auch die Langlebigkeit und Funktionalität der gesamten elektrischenInstallation. Weitere Informationen zu den spezifischen Vorgaben und Berechnungen finden Sie in anerkannten Normen und Fachliteratur.

Fazit

Die Wahl des richtigen Leiterquerschnitts ist entscheidend für die Sicherheit Ihrer elektrischen Installationen. Ein zu kleiner Querschnitt kann zu Überhitzung, ineffizientem Energieverbrauch und im schlimmsten Fall zu Bränden führen. Daher sollten Sie stets die spezifischen Anforderungen Ihrer Anwendung und die geltenden Vorschriften berücksichtigen.

Prüfen Sie die verwendeten Materialien, die Länge der Leitungen und die zu erwartenden Stromstärken sorgfältig. Nutzen Sie Berechnungshilfen oder ziehen Sie Fachleute hinzu, um den optimalen Leiterquerschnitt zu bestimmen. So stellen Sie sicher, dass Ihre Installation sowohl sicher als auch effizient ist.
