Reihenschaltung und Parallelschaltung: So unterscheiden sie sich
Transparenzhinweis: Dieser Beitrag wurde mit Hilfe von künstlicher Intelligenz (KI) strukturiert und vor der Veröffentlichung redaktionell bearbeitet & geprüft.
⏱ 11 Min. Lesezeit
- Reihenschaltung hat Bauteile hintereinander geschaltet
- Parallelschaltung hat Bauteile nebeneinander geschaltet
- Reihenschaltung teilt Spannung, Parallelschaltung behält Spannung konstant
- Reihenschaltungen sind günstiger, Parallelschaltungen sicherer
grundlegende Konzepte in der Elektrotechnik, die sich entscheidend in ihrem Verhalten und ihren Anwendungen unterscheiden. Der primäre Unterschied besteht darin, dass in einer Reihenschaltung alle Bauteile hintereinander geschaltet sind, während in einer Parallelschaltung die Bauteile nebeneinander angeordnet werden. Diese Differenzierung beeinflusst sowohl die Spannungs- als auch die Stromverteilung im jeweiligen Stromkreis erheblich.
In der Reihenschaltung ist die Gesamtspannung die Summe der Spannungen über jeden einzelnen Widerstand, während die Stromstärke konstant bleibt. Dagegen bleibt in der Parallelschaltung die Spannung an jedem Bauteil gleich, während sich die Strom
Was ist der entscheidende Unterschied zwischen Reihenschaltung und Parallelschaltung?
Der entscheidende Unterschied zwischen Reihenschaltung und Parallelschaltung liegt in der Art und Weise, wie die elektrischen Komponenten miteinander verbunden sind. Während in einer Reihenschaltung die Bauteile hintereinander geschaltet werden und der Strom nur einen Weg hat, ermöglichen Parallelschaltungen mehrere Wege für den Strom, was die Spannung konstant hält.
Definition von Reihenschaltung
Bei einer Reihenschaltung sind die elektrischen Komponenten so miteinander verbunden, dass der Strom durch jede einzelne Komponente fließen muss, um den geschlossenen Stromkreis zu vervollständigen. Das bedeutet, dass die gleiche Stromstärke durch alle Bauteile fließt, während sich die Spannung auf die einzelnen Komponenten aufteilt. Ein typisches Beispiel ist eine Lichterkette, bei der das Ausfallen einer einzelnen Lampe die gesamte Lichterkette zum Erlöschen bringt. Der Gesamtwiderstand der Schaltung ist die Summe der Widerstände der einzelnen Komponenten, und die Gesamtspannung bemisst sich an der Summe der Spannungen über den einzelnen Widerständen.
Definition von Parallelschaltung
Im Gegensatz dazu werden in einer Parallelschaltung die Komponenten parallel zueinander geschaltet, sodass jede Komponente einen eigenen Pfad für den Stromfluss hat. Dies führt dazu, dass die Spannung über alle Zweige der Schaltung konstant bleibt, während die Gesamtstromstärke sich aus den Strömen der einzelnen Zweige zusammensetzt. Bei einem Stromkreis, der aus mehreren Lampen besteht, leuchtet eine eingelassene Lampe weiterhin, selbst wenn eine andere ausfällt. Der Gesamtwiderstand in einer Parallelschaltung kann einfach durch die Formel 1/R gesamt = 1/R1 + 1/R2 + 1/R3… berechnet werden, wobei R1, R2 und R3 die Widerstände der einzelnen Äste darstellen.
Beide Schaltarten haben ihre spezifischen Anwendungen. Reihenschaltungen sind oft günstiger und benötigen weniger Verkabelung, eignen sich jedoch weniger für Anwendungen, bei denen Ausfallsicherheit wichtig ist. Parallelschaltungen bieten hingegen Vorteile in Bezug auf Zuverlässigkeit und Flexibilität, was sie beispielsweise in der Hausinstallation zur Stromversorgung ideal macht.
Wie wirken sich Reihenschaltungen auf Spannung und Strom aus?
In Reihenschaltungen addiert sich die Spannung, während der Strom konstant bleibt. Dies bedeutet, dass die Gesamtspannung die Summe der Einzelspannungen der angeschlossenen Komponenten ist. Im Gegensatz dazu bleibt in Parallelschaltungen die Spannung konstant, jedoch verteilt sich die Stromstärke auf die einzelnen Zweige.
Spannung in der Reihenschaltung
In einer Reihenschaltung ist die Gesamtspannung die Summe der Spannungen über jeden Einzelwiderstand. Wenn beispielsweise zwei Widerstände mit Werten von 5 Ohm und 10 Ohm in Reihe geschaltet sind und eine Spannung von 15 Volt angelegt wird, teilen sich die beiden Widerstände die Spannung gemäß ihren Werten. Die Spannung über dem 5-Ohm-Widerstand beträgt 5 Volt, während über dem 10-Ohm-Widerstand 10 Volt abfallen. Diese proportionale Aufteilung ist ein fundamentales Merkmal der Reihenschaltung.
Behandlung von Stromstärken in der Reihenschaltung
Der Strom, der durch eine Reihenschaltung fließt, ist in allen Komponenten konstant. Dies bedeutet, dass der gleiche Strom durch jeden Widerstand fließt, unabhängig von ihrem Widerstandswert. Ein typischer Fehler ist die Annahme, dass sich der Strom mit steigender Anzahl an Widerständen verringert. Tatsächlich bleibt er gleich, bis einer der Widerstände einen Kurzschluss verursacht oder entfernt wird. Ein Beispiel: Bei einer Reihenschaltung mit einem Gesamtstrom von 3 Ampere fließt dieser Strom durch alle involvierten Komponenten ohne Veränderung.
Spannung in der Parallelschaltung
Im Gegensatz zur Reihenschaltung bleibt die Spannung in einer Parallelschaltung für alle angeschlossenen Komponenten identisch. Wenn zum Beispiel drei Widerstände in Parallelschaltung an eine 12-Volt-Quelle angeschlossen sind, liegt über jedem Widerstand ebenfalls eine Spannung von 12 Volt an. Dies ist besonders vorteilhaft, da es den einzelnen Geräten oder Verbrauchern ermöglicht, ihre maximale Leistung unabhängig von den anderen zu erreichen. Bei verschiedenen Widerstandswerten führt die konstante Spannung dazu, dass sich die Ströme in Abhängigkeit von den jeweiligen Widerständen aufteilen.
Behandlung von Stromstärken in der Parallelschaltung
In einer Parallelschaltung teilt sich der Gesamtdatenstrom auf die verschiedenen Pfade auf. Der Gesamtstrom entspricht der Summe der Ströme durch die einzelnen Zweige. Beispiel: Sind zwei Widerstände von 10 Ohm und 20 Ohm parallel geschaltet, fließt durch den 10-Ohm-Widerstand ein höherer Anteil des Gesamtstroms, da dieser einen geringeren Widerstand bietet. Ein entscheidender Aspekt ist, dass bei der Anordnung von Geräten in Parallel alles unter der gleichen Spannung arbeitet, was die gleichmäßige Verteilung der Last beeinflusst und elektrische Effizienz fördert.
In welchen praktischen Anwendungen profitieren wir von Reihenschaltung und Parallelschaltung?
Reihenschaltungen finden vor allem Anwendung in einfachen elektrischen Geräten, während Parallelschaltungen sich in komplexeren Schaltungen bewähren, wo konstanten Spannungsbedarf und Lastverteilung erforderlich sind. Beide Schaltungsarten haben ihre Vor- und Nachteile, die je nach Situation entscheidend sein können.
Alltagseinsatz der Reihenschaltung

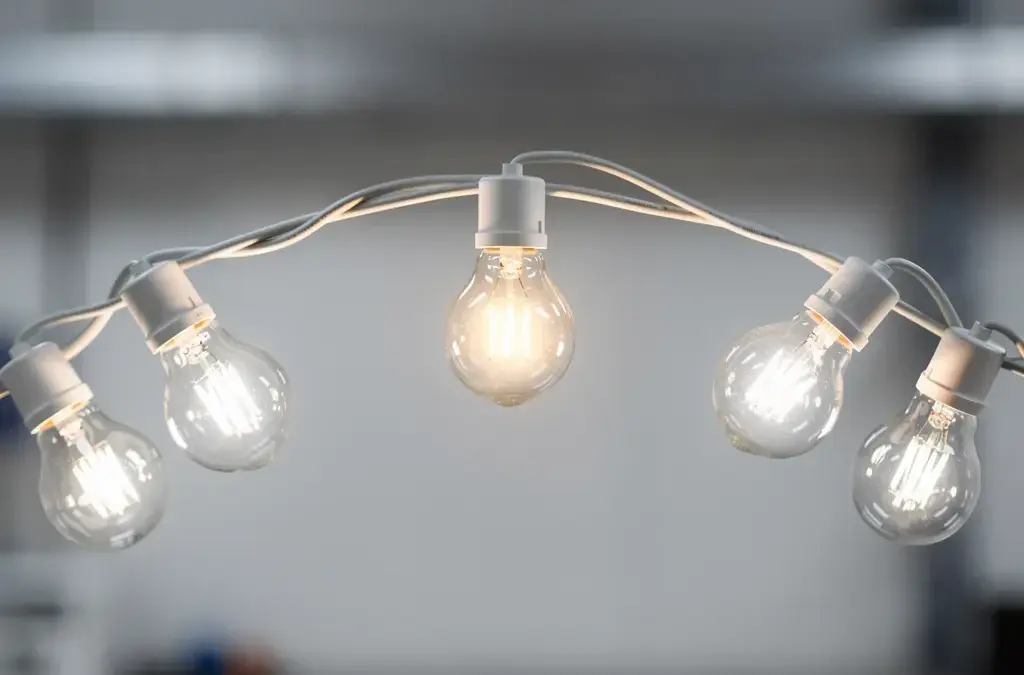

Reihenschaltungen werden häufig in Lichterketten verwendet. In diesen Anwendungen wird der gleiche Strom durch alle Glühbirnen geleitet, wodurch jede Birne in einer bestimmten Reihenfolge angeordnet ist. Wenn eine Birne ausfällt, unterbricht dies den Stromfluss, und alle Lichter erlöschen. Dies ist eine einfache, aber effektive Konstruktion, die es ermöglicht, die Lichter zu steuern und zu beleuchten. Es ist wichtig, bei der Planung solcher Schaltungen zu berücksichtigen, dass der Gesamtwiderstand der Schaltung steigt, je mehr Komponenten hinzugefügt werden. So wird die erforderliche Spannung zur Aktivierung aller Komponenten ebenfalls höher.
Anwendungsbeispiele für Parallelschaltungen
Parallelschaltungen sind in den meisten modernen Haushaltsgeräten zu finden, insbesondere in Steckdosen und Elektroinstallationen. Hier haben alle angeschlossenen Geräte Zugang zur gleichen Spannung, sodass sie unabhängig voneinander funktionieren können. Wenn ein Gerät, wie z.B. ein Fernseher, ausfällt, bleibt die Stromversorgung für andere Geräte wie Kühlschränke oder Lampen intakt. Dies erhöht die Zuverlässigkeit und Flexibilität im Gebrauch. Eine typische Anwendung in der Solartechnik ist das Parallelschalten von Solarmodulen. Durch die Verbindung mehrerer Module in Parallelschaltung wird die Gesamtstromstärke erhöht, was zu einer höheren Energieausbeute führt.
Vor- und Nachteile der beiden Schaltungsarten in der Praxis
Beide Schaltungsarten weisen spezifische Vor- und Nachteile auf. Bei der Reihenschaltung ist der Vorteil die einfache Struktur und der geringe Materialaufwand; der Nachteil liegt jedoch in der Abhängigkeit der einzelnen Komponenten voneinander. Bei einer einzelnen Störung fällt die gesamte Schaltung aus. Hingegen bieten Parallelschaltungen eine höhere Betriebssicherheit und Flexibilität, da Störungen einzelner Komponenten das Gesamtsystem nicht beeinträchtigen. Allerdings kann die Komplexität und der Materialbedarf bei Parallelschaltungen steigen, was bei der Planung und Installation berücksichtigt werden sollte.
Wie berechne ich Gesamtwiderstände in Reihenschaltungen und Parallelschaltungen?
Der Gesamtwiderstand in Reihenschaltungen wird durch die Summe der Einzelwiderstände berechnet, während er in Parallelschaltungen durch die Formel 1/R_Ges = 1/R_1 + 1/R_2 + … ermittelt wird. Dadurch variieren die Werte stark, abhängig von der Konfiguration.
Berechnung des Gesamtwiderstands in der Reihenschaltung
Um den Gesamtwiderstand in einer Reihenschaltung zu berechnen, addieren Sie einfach alle Einzelwiderstände. Wenn Sie beispielsweise zwei Widerstände mit 4 Ohm und 6 Ohm in Reihe schalten, lautet die Rechnung: R_Ges = R_1 + R_2 = 4 Ohm + 6 Ohm = 10 Ohm. Diese einfache Addition ist einer der Hauptvorteile der Reihenschaltung, da sie leicht zu verstehen und durchzuführen ist.
Berechnung des Gesamtwiderstands in der Parallelschaltung
Im Gegensatz zur Reihenschaltung wird in einer Parallelschaltung der Gesamtwiderstand durch die Formel 1/R_Ges = 1/R_1 + 1/R_2 + … berechnet. Diese Formel zeigt, dass der Gesamtwiderstand immer kleiner als der kleinste Einzelwiderstand ist. Ein Beispiel: Bei zwei parallel geschalteten Widerständen mit 4 Ohm und 6 Ohm lautet die Berechnung wie folgt: 1/R_Ges = 1/4 + 1/6. Das ergibt einen Gesamtwiderstand von 2,4 Ohm. Diese Methode ist besonders effektiv, wenn mehrere Verbraucher an einer Spannungsquelle angeschlossen sind.
Praktische Rechenbeispiele für beide Schaltungsarten
Betrachten wir zwei praktische Beispiele, um die Unterschiede deutlich zu machen. Bei einer Reihenschaltung von drei Widerständen von jeweils 5 Ohm ergibt sich: R_Ges = 5 + 5 + 5 = 15 Ohm. Dies führt zu einer konstanten Stromstärke, die über alle Widerstände gleich bleibt. Im Gegensatz dazu, wenn diese drei Widerstände parallel geschaltet werden, haben wir: 1/R_Ges = 1/5 + 1/5 + 1/5, was 1/R_Ges = 3/5 ergibt, und somit R_Ges = 5/3 ≈ 1,67 Ohm. Hier ist der Gesamtwiderstand signifikant geringer, was eine höhere Stromstärke zur Folge hat.
Was sind häufige Fehler und Missverständnisse bei Reihenschaltungen und Parallelschaltungen?
Häufige Fehler und Missverständnisse entstehen in der Praxis durch falsches Verständnis der Schaltungsarten. Bei Reihenschaltungen wird oft die Gesamtspannung und die Stromstärke nicht korrekt berechnet, während bei Parallelschaltungen die Spannung konstant bleibt, aber die Stromstärke falsch interpretiert wird. Diese Missverständnisse können zu fehlerhaften Installationen führen.
Typische Fehler bei der Reihenschaltung
Ein verbreiteter Fehler in der Reihenschaltung ist die Annahme, dass zusätzliche Widerstände keinen Einfluss auf die Gesamtstromstärke haben. In Wirklichkeit erhöht sich der Gesamtwiderstand mit jedem hinzugefügten Bauteil, was die Stromstärke verringert. Diesen Fehler machen oft Schülerinnen und Schüler, wenn sie einfache Schaltungen betrachten, ohne die Ohm’schen Gesetze zu berücksichtigen. Ein weiteres Problem kann entstehen, wenn alle Bauteile denselben Wert haben. Hier kann der Fehler passieren, dass die Spannung gleichmäßig verteilt wird, was bei unterschiedlichen Widerständen nicht der Fall ist.
Missverständnisse bei der Parallelschaltung
Bei Parallelschaltungen wird oft missverstanden, dass die Stromstärke in jedem Zweig gleich ist. Tatsächlich verteilt sich die Gesamtstromstärke auf die verschiedenen Zweige, was zu unterschiedlichen Strömen in jedem Zweig führen kann, je nach Widerstand. Ein häufiges Beispiel ist die Annahme, dass das Hinzufügen von weiteren parallelen Widerständen die Gesamtstromstärke nicht beeinflusst, was zu Fehlbewertungen der Schaltung führt. Solche Missverständnisse sind besonders kritisch bei der Planung von elektrischen Installationen, wie zum Beispiel bei LED-Beleuchtungen.
Tipps zur fehlerfreien Anwendung beider Methoden
Fazit
Die Wahl zwischen Reihenschaltung und Parallelschaltung hängt stark von den jeweiligen Anforderungen Ihrer elektrischen Schaltung ab. Während die Reihenschaltung einfache Anwendungen und einen geringen Bauraum ermöglicht, bietet die Parallelschaltung höhere Zuverlässigkeit und Unabhängigkeit der angeschlossenen Geräte. Überlegen Sie, welche Funktionen für Ihre spezifischen Anwendungen am wichtigsten sind, wie etwa die Notwendigkeit von gleichmäßiger Spannungsverteilung oder die Möglichkeit, einzelne Komponenten unabhängig zu betreiben.
Wenn Sie maximale Effizienz und Flexibilität anstreben, sollten Sie sich in der Regel für die Parallelschaltung entscheiden. Planen Sie Ihre Schaltung daher sorgfältig und ziehen Sie die Vor- und Nachteile beider Lösungen in Betracht, um die optimale Konfiguration für Ihr Projekt zu finden.
