Kompensation in der Elektrotechnik durch Blindleistung Ihnen hilft, die Effizienz Ihrer Anwendungen zu optimieren.

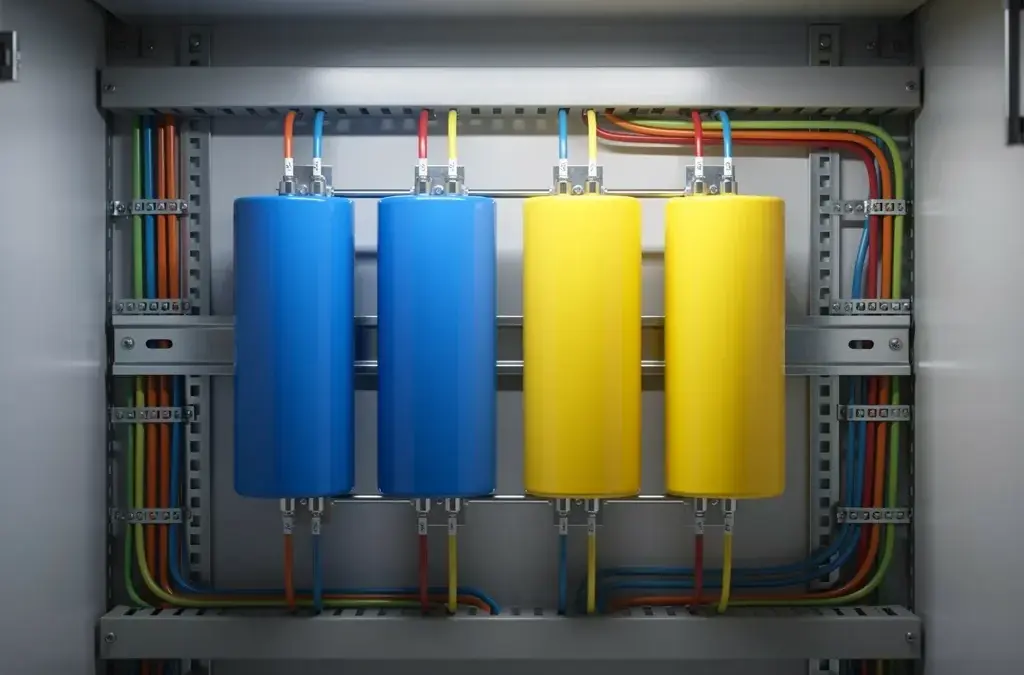

Kompensation Elektrotechnik Anwendungen

Die stetig steigenden Energiekosten belasten viele Betriebe, die auf elektrische Antriebssysteme angewiesen sind. Eine effiziente Lösung zur Kostenreduktion ist die Blindleistungskompensation, die nicht nur den Leistungsfaktor verbessert, sondern auch die Last auf das Netz reduziert. Durch gezielte Maßnahmen zur Kompensation in der Elektrotechnik können Unternehmen ihre Betriebskosten senken und die Energieeffizienz erhöhen.

Blindleistung hat einen maßgeblichen Einfluss auf die Effizienz von elektrischen Systemen, insbesondere in industriellen Anwendungen, wo große Motoren und Transformatoren im Einsatz sind. Bei der Kompensation elektrotechnik Anwendungen handelt es sich um Techniken, die darauf abzielen, den Anteil der Blindleistung zu

Was ist Kompensation in der Elektrotechnik und warum ist sie wichtig?

Kompensation in der Elektrotechnik bezieht sich auf Verfahren zur Optimierung des Leistungsfaktors durch die Reduktion oder den Ausgleich von Blindleistung. Dies ist entscheidend, um Energieverluste zu minimieren und die Effizienz elektrischer Systeme zu steigern.

Definition und Grundlagen zur Blindleistung

Blindleistung ist die elektrische Energie, die in einem Wechselstromkreis zwischen der Quelle und der Last hin und her pendelt. Sie ist notwendig für den Betrieb von induktiven und kapazitiven Komponenten, wie Motoren und Transformatoren, trägt jedoch nicht zur tatsächlichen Leistungsaufnahme bei. Um den Anteil der Blindleistung in einem System zu minimieren, setzen Ingenieure Kompensationsmaßnahmen ein. Diese Maßnahmen verbessern den Leistungsfaktor, einen wichtigen Indikator für die Effizienz von elektrischen Systemen.

Die Rolle des Leistungsfaktors in elektrischen Systemen

Der Leistungsfaktor ist das Verhältnis von Wirkleistung (P) zu Scheinleistung (S) und wird häufig in der Form cos φ dargestellt. Ein optimaler Leistungsfaktor liegt in der Regel zwischen 0,9 und 1. Liegt er darunter, beispielsweise bei 0,6, deutet dies auf einen hohen Anteil von Blindleistung hin, was durch zusätzliche Kosten und ineffiziente Betriebsabläufe gekennzeichnet ist. Beispielsweise können Unternehmen, die einen Leistungsfaktor unter 0,8 halten, von den Energieversorgern penalisiert werden, was zu erhöhten Betriebskosten führt.

Durch den Einsatz von Kompensationssystemen, beispielsweise durch Kondensatoren oder synchronous condensers, kann die Blindleistung gezielt reduziert werden. Solche Systeme passen sich sowohl den täglichen Lastschwankungen an als auch den saisonalen Veränderungen, wodurch sie eine wichtige Rolle in der modernen Elektrotechnik spielen. In vielen industriellen Anwendungen führt dies nicht nur zu Einsparungen bei den Energiekosten, sondern erhöht auch die Lebensdauer der elektrischen Geräte und verbessert die Netzstabilität.

Welche Anwendungen der Kompensation in der Elektrotechnik gibt es?

In der Elektrotechnik spielt die Kompensation eine entscheidende Rolle, insbesondere bei der Blindleistung. Wichtige Anwendungen umfassen die Blindleistungskompensation in industriellen Anlagen zur Verbesserung der Energieeffizienz und die Kompensation in Energieversorgungssystemen zur Optimierung der Netzqualität.

Blindleistungskompensation in industriellen Anlagen

In vielen industriellen Anwendungen ist die Blindleistungskompensation entscheidend für den Betrieb von Maschinen und Anlagen. Insbesondere Motoren und Transformatoren erzeugen oft unerwünschte Blindleistung, die den Leistungsfaktor negativ beeinflusst. Ein schlechter Leistungsfaktor kann zu höheren Kosten und ineffizienter Energienutzung führen. Beispielsweise kann die Installation von Kondensatoren oder synchronen Maschinen helfen, die Blindleistung auszugleichen. Ein optimierter Leistungsfaktor von über 0,95 ist häufig das Ziel, um Kosten zu minimieren und die Energieleistung zu maximieren.

Kompensation in Energieversorgungssystemen

In der Energieversorgung sind kompensatorische Maßnahmen wichtig, um die stabilen Betriebsbedingungen des Netzes zu gewährleisten. Blindleistung wird häufig an Knotenpunkten des Stromnetzes kompensiert, um Spannungsabfälle zu verhindern und die Übertragungsverluste zu minimieren. Flexible Systeme wie Fakelstromkompensatoren kommen zunehmend zum Einsatz, um bei Bedarf schnell auf Änderungen im Lastverhalten zu reagieren. Durch den Einsatz solcher Technologien können Versorgungsunternehmen sicherstellen, dass die Energie effizient verteilt wird und die Kapazität der Leitungen nicht überschritten wird. Eine Studie hat gezeigt, dass die Integration von Blindleistungskompensation in Netzbetreiber-Systeme die Effizienz um bis zu 30 % steigern kann.

Wie verbessert Blindleistungskompensation die Energieeffizienz?

Blindleistungskompensation erhöht die Energieeffizienz, indem sie die effektive Nutzung der elektrischen Leistung optimiert. Durch die Reduzierung der Blindleistung verbessert sich der Leistungsfaktor, was zu geringeren Energiekosten und verbesserter Anlageneffizienz führt.

Der Vergleich von Systemen mit und ohne Kompensation verdeutlicht die Vorteile deutlich. In einem typischen industriellen Umfeld, wo häufig Motoren und Transformatoren eingesetzt werden, kann ohne Kompensation eine hohe Blindleistung auftreten, die zu unnötigen Verlusten in den Leitungen führt. Beispielsweise kann ein unkompensiertes System mit einem Leistungsfaktor von 0,7 im Vergleich zu einem kompensierten System mit 0,95 bis zu 30% mehr Energieverbrauch aufweisen. Das bedeutet, dass für die gleiche Nutzleistung mehr elektrische Energie zugeführt werden muss, was nicht nur die Kosten erhöht, sondern auch die Umweltbelastung steigert.

Ökonomische Aspekte der Blindleistungskompensation

Die ökonomischen Vorteile der Blindleistungskompensation sind signifikant. Anbieter von Energiemanagement-Systemen berichten, dass die Investition in Kompensationsanlagen innerhalb von zwei bis drei Jahren amortisiert werden kann. Ein Beispiel für eine solche Amortisation: Bei einer jährlichen Einsparung von 10.000 Euro durch reduzierte Energiekosten kann eine Investition von 30.000 Euro in eine Kompensationstechnologie bereits nach drei Jahren zurückgezahlt sein.

Zusätzlich können viele Energieversorgungsunternehmen (EVU) von ihren Kunden verlangen, einen bestimmten Leistungsfaktor einzuhalten, um zusätzliche Gebühren zu vermeiden. Eine unzureichende Kompensation kann dazu führen, dass Unternehmen höhere Tarife zahlen müssen, was sich wiederum negativ auf die Wirtschaftlichkeit der gesamten Anlage auswirkt. Durch die Implementierung einer effektiven Blindleistungskompensation können Betriebe nicht nur die gesetzlichen Anforderungen erfüllen, sondern ihre Betriebskosten optimieren.

Welche Technologien stehen für die Blindleistungskompensation zur Verfügung?

Für die Blindleistungskompensation stehen sowohl passive als auch aktive Technologien zur Verfügung, die jeweils unterschiedliche Vorteile bieten. Passive Techniken wie Kondensatorbatterien sind einfach und kostengünstig, während aktive Kompensationstechniken wie Statcoms eine präzisere Steuerung und Reaktionsfähigkeit ermöglichen.

Passive vs. aktive Kompensationstechniken

Passive Kompensationstechniken setzen auf statische Elemente, wie Kondensatoren und Drosseln, um die Blindleistung zu reduzieren. Sie sind weit verbreitet und eignen sich besonders für Anwendungen mit konstanten Lasten. Zum Beispiel können in einem Industrieunternehmen, das überwiegend motorische Lasten betreibt, Kondensatorbatterien installiert werden, um den Leistungsfaktor zu verbessern.

Aktive Kompensation dagegen nutzt elektronische Steuerungstechniken, um die Blindleistung dynamisch anzupassen. Hier kommen Systeme wie STATCOM (Static Synchronous Compensator) oder SVC (Static Var Compensator) zum Einsatz. Diese Systeme reagieren schnell auf Änderungen im Netz und können somit eine höhere Effizienz bieten. Ein Beispiel für aktive Kompensation ist die Verwendung von plattformübergreifenden Regelalgorithmen, die es ermöglichen, in Echtzeit auf Laständerungen zu reagieren und somit den Wirkungsgrad der Stromversorgung zu optimieren.

Auswahl und Dimensionierung von Kompensationsanlagen

Die Auswahl der richtigen Kompensationsanlage hängt von verschiedenen Faktoren ab, wie der Art der Last, den gewünschten Leistungsfaktor und den spezifischen Anforderungen des Betriebs. Bei der Dimensionierung ist eine sorgfältige Analyse erforderlich, um sowohl die momentane als auch die zukünftige Last zu berücksichtigen. Zu beachten ist, dass die Kapazität der eingekauften Kompensationsanlagen weder zu hoch noch zu niedrig sein sollte, um Überkompensation zu vermeiden, die zur Harmonik-Entwicklung führen kann. Eine allgemeine Faustregel besagt, dass die Kompensationsanlagen so dimensioniert werden sollten, dass sie etwa 20-30 % mehr Kapazität bieten als der tatsächliche Bedarf, um komfortabel Lastschwankungen abfangen zu können.

Wie implementiere ich eine effektive Kompensation in meiner Anlage?

Um eine effektive Kompensation in Ihrer Anlage zu implementieren, sollten Sie zunächst den vorhandenen Leistungsfaktor analysieren und die benötigte Blindleistung berechnen. Anschließend planen Sie die Installation geeigneter Kompensationsanlagen und vermeiden so gängige Fehlerquellen während der Umsetzung.

Schritt-für-Schritt-Anleitung zur Planung und Installation

Der erste Schritt besteht darin, den aktuellen Leistungsfaktor Ihrer Anlage zu ermitteln. Dies kann durch Messungen mit einem Leistungsmessgerät erfolgen. Sobald Sie die Blindleistung kennen, können Sie die benötigte Kompensation berechnen, um den Leistungsfaktor auf einen gewünschten Wert, beispielsweise 0,95, zu verbessern. Dies wird häufig mit Hilfe von Kondensatoren erreicht, die in Reihe zu den Lasten geschaltet werden.

Die Planung der Installation sollte eine detaillierte Analyse der Lastkurven und der Tageszeiten umfassen, zu denen die höchste Blindleistung anfällt. Hierbei ist zu beachten, dass die Kompensation je nach Betriebszeit optimiert werden kann. Die Installation erfolgt üblicherweise in Form von kompakten Geräten oder größeren Stationen, je nach Größe und Anforderungen der Anlage. Die korrekte Dimensionierung ist entscheidend, um Überkompensation und die damit verbundenen Probleme zu vermeiden.

Häufige Fehler und Tipps zur Vermeidung

Ein häufiger Fehler besteht darin, die Kompensation überdimensioniert zu planen, was zu einem zu hohen Leistungsfaktor führen kann. Dies kann negative Auswirkungen auf den Betrieb und die Lebensdauer der Geräte haben. Daher ist es wichtig, Überkompensation zu vermeiden, indem Sie Kompensationssysteme auswählen, die flexibel anpassbar sind.

Weitere Informationen zur Blindleistung und deren Kompensation finden Sie auf der Webseite des VDE VDE, einer anerkannten Institution in der Elektrotechnik.

Fazit

Die Kompensation von Blindleistung spielt eine entscheidende Rolle in der Elektrotechnik, insbesondere zur Verbesserung der Energieeffizienz und Senkung der Betriebskosten. Durch den gezielten Einsatz von Kompensationsanlagen können Unternehmen nicht nur ihre Stromqualität optimieren, sondern auch gesetzliche Anforderungen erfüllen und mögliche Strafen vermeiden.

Um von den Vorteilen der Kompensation zu profitieren, sollten Ingenieure und Unternehmen in Erwägung ziehen, eine detaillierte Analyse ihrer elektrischen Systeme durchzuführen. Diese Analyse ermöglicht es, spezifische Maßnahmen zu identifizieren, um Blindleistung zu reduzieren und somit nachhaltige Effizienzgewinne zu realisieren. Ein erster Schritt könnte die Implementierung von geeigneten Kondensatorbänken oder drosselnden Systemen sein, um die vorhandene Blindleistung auszugleichen.
