Einfache Anleitung: Lichtschalter und Steckdose richtig anschließen

Welche Sicherheitsvorkehrungen sollte ich treffen?

Bevor Sie mit den elektrischen Arbeiten beginnen, ist es entscheidend, die Stromzufuhr zur betreffenden Steckdose und zum Lichtschalter durch das Ausschalten des entsprechenden Sicherungsschalters oder durch Herausnehmen der Sicherung zu unterbrechen. Nutzen Sie einen Spannungsprüfer, um sicherzustellen, dass wirklich kein Strom mehr fließt. Tragen Sie wenn möglich isolierte Handschuhe und verwenden Sie Werkzeuge mit isolierten Griffen. Vermeiden Sie es, während der Installation mit nassen Händen zu arbeiten oder auf nassen Oberflächen zu stehen. Achten Sie auch darauf, dass das Arbeitsumfeld gut beleuchtet und frei von unnötigen Ablenkungen ist.

Ein häufiger Fehler, den viele Anfänger machen, ist das Verwechseln der Anschlusskabel. Der Neutralleiter (N) und die Phase (L) müssen korrekt verbunden sein, um einen Kurzschluss zu vermeiden. Bei Unsicherheiten ist es ratsam, einen Fachmann zu Rate zu ziehen oder einen elektrischen Notdienst zu kontaktieren. Seien Sie vorsichtig und respektieren Sie die Gefahren der Elektrik. Wenn Sie sich nicht sicher sind, ist es immer besser, professionelle Hilfe in Anspruch zu nehmen.

Was sind die grundlegenden Schritte zum Anschließen eines Lichtschalters?

Um einen Lichtschalter korrekt anzuschließen, sind einige grundlegende Schritte zu beachten. Zuerst identifizieren Sie die Anschlüsse am Lichtschalter und die entsprechenden Drähte. Anschließend verdrahten Sie den Lichtschalter gemäß den elektrischen Standards und prüfen vor dem Testen die gesamte Installation auf Sicherheit.

Wie erkenne ich die Anschlüsse am Lichtschalter?

Die Anschlüsse an einem Lichtschalter sind in der Regel klar gekennzeichnet. Gewöhnlich finden Sie zwei Terminals, die mit „L“ (für Leiter) und „N“ (für Neutralleiter) bezeichnet sind. Der Schutzleiter wird meist am Gehäuse des Schalters befestigt. Bei einem einfachen Lichtschalter dient das „L“-Terminal zum Anschließen des Stromzufuhrleiters, während das andere Terminal den Ausgang zur Lampe darstellt. Es ist wichtig, vor Beginn der Arbeiten den Strom abzustellen und mit einem Spannungsprüfer zu kontrollieren, dass keine Spannung anliegt.

Wie gehe ich mit der Verdrahtung des Lichtschalters um?

Die Verdrahtung eines Lichtschalters erfordert präzises Vorgehen. Zuerst entfernen Sie die Isolierung der Drähte mit einer Abisolierzange, um etwa 1 cm freizulegen. Achten Sie darauf, dass die Drähte nicht beschädigt werden. Der Anschluss des Leiters erfolgt, indem Sie den Draht in das Terminal einführen und mit einer Schraube fixieren. Stellen Sie sicher, dass die Verbindung fest sitzt, um Wackelkontakte und damit verbundene Gefahren zu vermeiden. Eine häufige Fehlerquelle ist das Verwechseln von „L“ und „N“, was zu einem Kurzschluss führen kann. Wenn die Drähte nicht korrekt angeschlossen werden, funktioniert der Lichtschalter möglicherweise nicht wie gewünscht. Daher ist es ratsam, die Anschlüsse vor dem Befestigen des Schalters zu überprüfen und gegebenenfalls nochmals zu testen, ob alles korrekt verbunden ist.

Welche spezielle Vorgehensweise gilt für den Anschluss einer Steckdose?

Um eine Steckdose korrekt anzuschließen, ist es wichtig, die Anschlüsse zu erkennen und mit den richtigen Kabeln zu arbeiten. Zunächst muss der Strom abgeschaltet werden, um sicherzustellen, dass keine Spannung anliegt. Dann können die Kabel entsprechend den Farbkennzeichnungen und Anschlussvorgaben verbunden werden.

Wie erkenne ich die Anschlüsse an der Steckdose?

Moderne Steckdosen verfügen in der Regel über drei Hauptanschlüsse: Phase (L), Neutralleiter (N) und Schutzleiter (PE). Der farbige Kabelcode hilft hierbei: Der Phasenkabel ist typischerweise braun oder schwarz, der Neutralleiter blau und der Schutzleiter grün-gelb. Die Anschlüsse sind oft entsprechend markiert, wobei L für Phase, N für Neutralleiter und PE für den Schutzleiter steht. Bei alten Steckdosen können die Farben abweichen, daher ist es ratsam, vorher einen Elektriker zu konsultieren, wenn Unsicherheiten bestehen. Eine falsche Verdrahtung kann nicht nur die Steckdose funktionsunfähig machen, sondern auch gefährliche Situationen hervorrufen.

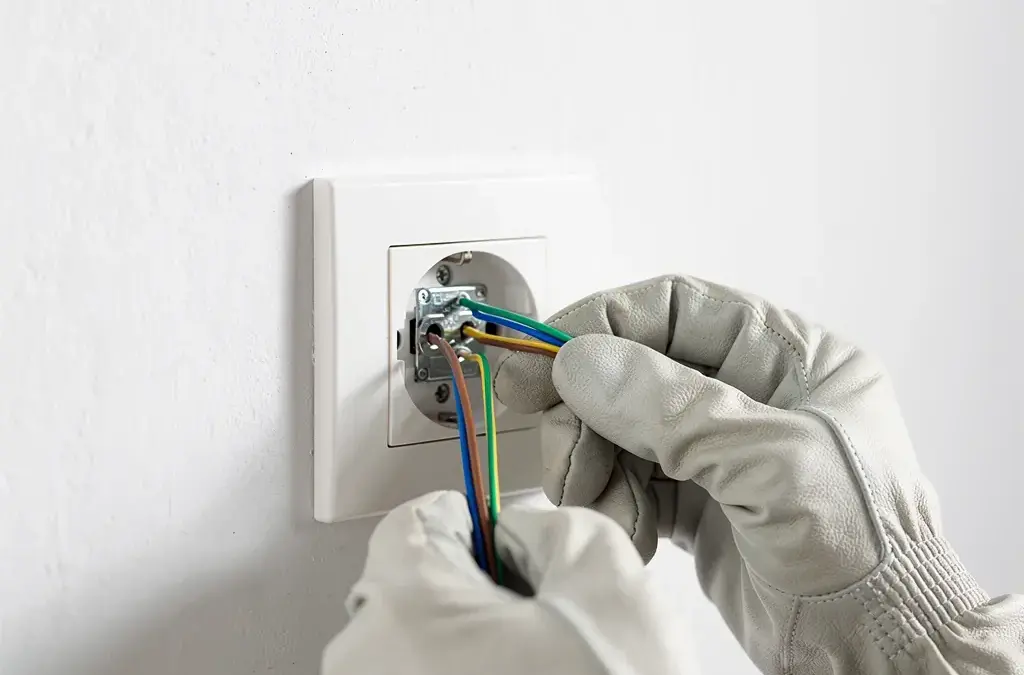

Wie schließe ich die Kabel korrekt an die Steckdose an?

Um die Kabel an die Steckdose anzuschließen, müssen zuvor alle notwendigen Werkzeuge bereitliegen: ein Schraubenzieher, eine Abisolierzange und gegebenenfalls ein Spannungsprüfer. Zuerst wird das Kabel abisoliert, sodass etwa 1,5 cm des Kupferdrahts freiliegen. Anschließend sollten die Adern entsprechend den Anschlussbezeichnungen in die Steckdose eingeführt und festgeschraubt werden. Es ist wichtig, darauf zu achten, dass die Ader mit dem Phasenkabel an den L-Anschluss, das Neutralleiterkabel an den N-Anschluss und das Erdungskabel an den PE-Anschluss kommt. Wenn mehrere Steckdosen in Reihe geschaltet werden, müssen diese Connections ebenfalls korrekt verbunden sein. Alle Verbindungen sollten dann sorgfältig überprüft werden, bevor die Abdeckung der Steckdose wieder montiert wird.

Was sind häufige Fehler beim Anschließen von Lichtschaltern und Steckdosen?

Beim Anschließen von Lichtschaltern und Steckdosen sind die häufigsten Fehler Falschkabelzuordnungen, unzureichende Absicherung und mangelnde Funktionen. Oft wird die Anleitung nicht beachtet oder es wird am falschen Ende der Leitung gearbeitet, was zu gefährlichen Situationen führen kann.

Welche Fehler kann ich beim Anschluss des Lichtschalters machen?

Ein häufiger Fehler beim Anschluss eines Lichtschalters ist das Vertauschen der Kabel, insbesondere zwischen dem Phasen- und dem Nullleiter. Wenn der Schalter falsch angeschlossen wird, kann dies dazu führen, dass die Lampe nicht funktioniert oder sogar die ganze Sicherung herausfliegt. Zudem wird häufig bei älteren Installationen versäumt, die Schutzleiter korrekt anzuschließen. Ein weiterer Fehler ist das Übersehen der richtigen Zugentlastung, was bei der Installation des Schalters zu Beschädigungen führen kann. Hierbei können auch die Schrauben nicht fest genug angezogen werden, was zu Wackelkontakten führt.

Welche typischen Probleme treten beim Anschluss der Steckdose auf?

Bei Steckdosen sind die häufigsten Probleme ebenfalls auf falsche Verkabelung zurückzuführen. Wenn beispielsweise die Phase und der Neutralleiter vertauscht werden, kann dies nicht nur die Steckdose unbrauchbar machen, sondern auch zu Risiken wie elektrischen Schlägen führen. Ein weiteres typisches Problem ist das Vernachlässigen des Erdungskontaktes, was vor allem in alten Gebäuden häufig beobachtet wird. Den kompletten Schutz zu verlieren ist hochgefährlich, insbesondere für angeschlossene Geräte. Zudem kann das Fehlen einer Abdeckung dazu führen, dass Feuchtigkeit eindringt, wodurch Kurzschlüsse entstehen können. Auch die Verwendung von Steckdosen, die nicht für die örtlichen Gegebenheiten geeignet sind, führt oft zu Problemen, da sie möglicherweise nicht für die Stromstärke ausgelegt sind.

Wie teste ich, ob alles richtig angeschlossen ist?

Um zu prüfen, ob Ihr Lichtschalter und die Steckdose korrekt installiert sind, sollten Sie eine Spannungsprüfung durchführen. Diese Messung zeigt an, ob Strom fließt und ob die Bauteile einwandfrei funktionieren. Achten Sie dabei auf alle sicherheitsrelevanten Hinweise.

Was ist eine Spannungsprüfung und wie führe ich sie durch?

Eine Spannungsprüfung ist eine Methode, um festzustellen, ob Spannung an einer Steckdose oder einem Schalter vorhanden ist. Dies geschieht in der Regel mit einem Spannungsprüfer, einem einfachen, aber effektiven Gerät. Zuerst schalten Sie den Stromkreis am Sicherungskasten aus, um sicher zu arbeiten. Danach öffnen Sie die Abdeckungen der Steckdose oder des Schalters. Setzen Sie den Spannungsprüfer an die entsprechenden Kontaktschrauben an, bevor Sie den Strom wieder einschalten. Leuchtet der Prüfer auf, ist Spannung vorhanden.

Wie erkenne ich, ob der Schalter und die Steckdose einwandfrei funktionieren?

Um festzustellen, ob der Lichtschalter und die Steckdose ordnungsgemäß arbeiten, führen Sie einige Tests durch. Zuerst sollten Sie sicher sein, dass die Stromversorgung aktiviert ist. Schalten Sie den Lichtschalter ein und prüfen Sie, ob eine angeschlossene Lampe leuchtet. Fällt das Licht aus, könnte dies auf eine fehlerhafte Verbindung oder einen defekten Schalter hinweisen. Bei Steckdosen können Sie ein übliches Gerät, wie z.B. einen Haartrockner oder eine Lampe, anschließen. Funktioniert dieses nicht, kann ein Defekt oder eine falsche Verdrahtung vorliegen.

Fazit

Das richtige Anschließen eines Lichtschalters und einer Steckdose erfordert sorgfältige Planung und die Beachtung aller Sicherheitsvorschriften. Achten Sie darauf, die Stromzufuhr vor Beginn der Arbeiten zu unterbrechen und nutzen Sie geeignete Werkzeuge. Prüfen Sie alle Verbindungen gründlich, um Kurzschlüsse zu vermeiden und eine sichere Funktion zu gewährleisten.

Wenn Sie sich unsicher fühlen oder keine Erfahrung im Umgang mit Elektrik haben, ziehen Sie in Betracht, einen Fachmann hinzuzuziehen. So stellen Sie sicher, dass alles korrekt installiert und sicher ist. Mit diesen Schritten erlangen Sie nicht nur Sicherheit, sondern auch eine strategisch nutzbare elektrische Installation in Ihrem Zuhause.
