Die Bedeutung der Isolationsmessung für elektrische Sicherheit

Transparenzhinweis: Dieser Beitrag wurde mit Hilfe von künstlicher Intelligenz (KI) strukturiert und vor der Veröffentlichung redaktionell bearbeitet & geprüft.

⏱ 10 Min. Lesezeit

Warum ist die Isolationsmessung für die elektrische Sicherheit entscheidend?

Die Isolationsmessung ist entscheidend für die elektrische Sicherheit, da sie das Risiko von elektrischen Schlägen und Bränden durch unzureichende Isolierung minimiert. Sie ermöglicht die Identifizierung von defekten Isolationsmaterialien und stellt sicher, dass elektrische Anlagen sicher betrieben werden können.

Eine mangelhafte Isolierung kann ernsthafte Risiken mit sich bringen, darunter Kurzschlüsse, Feuer und gefährliche elektrische Schläge. Besonders in industriellen Umgebungen, wo Maschinen und Anlagen stetig in Betrieb sind, muss die Isolationsprüfung regelmäßig erfolgen, um sicherzustellen, dass es zu keinen unerwünschten elektrischen Übertragungen kommt. Bei defekten Geräten kann die isolierende Beschichtung rissig oder beschädigt sein, was zu einem direkten Kontakt mit elektrischen Leitern führen kann. Die Folge sind gefährliche Situationen, die nicht nur Technik und Maschinen, sondern auch Menschen in Gefahr bringen können.

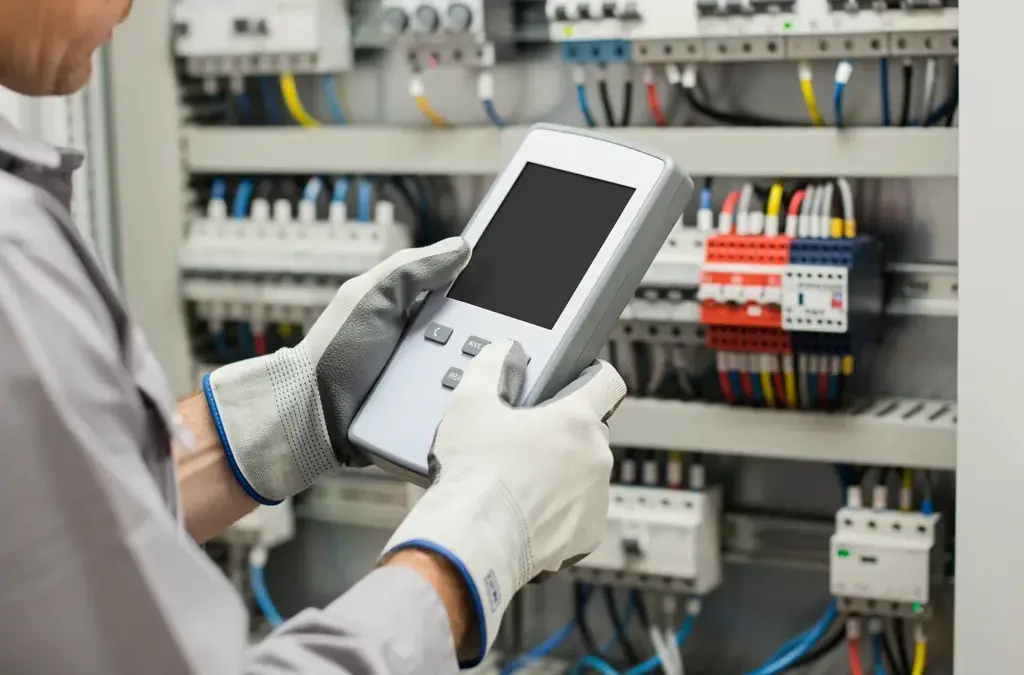

Die Durchführung einer Isolationsmessung erfolgt typischerweise mit speziellen Messgeräten, die den Isolationswiderstand zwischen einem elektrischen Leiter und dem Gehäuse oder anderen leitenden Materialien messen. Ein Wert von mehr als 1 MΩ gilt in der Regel als sicher, während Werte darunter sofortige Maßnahmen erfordern. Die kontinuierliche Überwachung dieser Werte kann helfen, Fehlfunktionen frühzeitig zu erkennen und zu beheben, bevor gravierende Schäden entstehen.

Insgesamt ist die Bedeutung der Isolationsmessung nicht zu unterschätzen, denn sie sichert die Betriebssicherheit und schützt Menschen und Anlagen vor potenziellen Gefahren. Regelmäßige Inspektionen und proaktive Maßnahmen sind der Schlüssel, um die Funktionsfähigkeit elektrischer Systeme zu garantieren.

Wie funktioniert die Isolationsmessung und welche Geräte werden verwendet?

Die Isolationsmessung dient zur Überprüfung der elektrischen Isolation von Betriebsmitteln und Leitungen. Dazu werden spezifische Messgeräte eingesetzt, um den Isolationswiderstand unter definierten Bedingungen zu bestimmen und die Sicherheit elektrischer Anlagen zu gewährleisten.

Welche Messgeräte sind am gebräuchlichsten?

Die am häufigsten verwendeten Geräte zur Isolationsmessung sind Isolationsmessgeräte, auch bekannt als Megger. Diese Geräte können Isolationswiderstände in Größenordnungen von mehreren Megaohm messen und helfen dabei, Probleme wie Feuchtigkeit oder Beschädigungen in der Isolation zu identifizieren. Einige Modelle bieten auch die Möglichkeit, verschiedene Spannungen einzustellen, typischerweise zwischen 250 V und 2500 V, um unterschiedliche Materialien und Anwendungen abzudecken.

Wie verläuft der Messprozess im Detail?

Der Messprozess beginnt in der Regel mit der Auswahl des geeigneten Messgeräts und der Festlegung der Testspannung. Für viele Anwendungen wird eine Spannung von 500 V empfohlen, da sie für die meisten elektrischen Installationen eine aussagekräftige Beurteilung des Isolationszustandes liefert. Nach dem Anschluss der Prüfsonden an die zu messenden Leitungen oder Geräte erfolgt die Messung, während das Isolationsmessgerät eine Spannung anlegt und den resultierenden Stromfluss misst.

Für die Auswertung des Ergebnisses wird der gemessene Isolationswiderstand in Megaohm angezeigt. Als allgemeine Regel gilt: Ein Isolationswiderstand von mindestens 1 MΩ wird oft als akzeptabel angesehen, während Werte unter 0,5 MΩ auf eine mangelhafte Isolation hinweisen und sofortige Maßnahmen erforderlich machen können. Zudem ist es wichtig, die Messung regelmäßig durchzuführen, insbesondere bei älteren Anlagen oder solchen, die extremer Witterung ausgesetzt sind.

Was sind die Normen und Vorschriften für die Isolationsmessung?

Die Bedeutung der Isolationsmessung wird durch verschiedene Normen und Vorschriften wie die DIN VDE 0100 und die IEC 60364 untermauert, die spezifische Anforderungen an die elektrische Sicherheit stellen und die Durchführung der Isolationsprüfung regeln.

In Deutschland sind Normen wie die DIN VDE 0100-600 relevant, die allgemeine Anforderungen an die Überprüfung elektrischer Anlagen festlegt. Eine zentrale Vorgabe dieser Normen ist, dass alle elektrischen Installationen regelmäßig auf ihren Isolationswiderstand überprüft werden müssen, um Kurzschlüsse und elektrische Schläge zu vermeiden. Die IEC 60364 liefert internationale Standards für die Auswahl und den Einsatz elektrotechnischer Materialien, die auch die Anforderungen an die Isolationsmessung umfassen. Diese Normen helfen dabei, klare Kriterien festzulegen, unter denen die Isolationsmessung durchgeführt werden sollte, um die Sicherheit von Personen und Anlagen zu gewährleisten.

Welche relevanten Normen muss man kennen?

Neben den bereits genannten Normen sind auch spezifische Vorgaben wie die VDE 0413 und die VDE 0701/0702 von Bedeutung. Die VDE 0413 legt die Prüfanforderungen für ortsfeste elektrische Anlagen fest, während die VDE 0701/0702 sich mit der Prüfung nach Instandsetzung und Änderung von Geräten beschäftigt. Diese Regelungen verlangen, dass der Isolationswiderstand mindestens 1 MΩ betragen muss, wobei spezielle Anforderungen an bestimmte Geräte und Installationen die ordnungsgemäße Messung und Dokumentation dieser Werte vorschreiben.

Wie werden die gesetzlichen Anforderungen umgesetzt?

Die Umsetzung der gesetzlichen Anforderungen erfolgt hauptsächlich durch geschulte Elektriker, die bei der Durchführung der Isolationsmessung spezialisierte Geräte verwenden. Bei der Prüfung ist eine einheitliche Vorgehensweise wichtig: Beispielsweise wird der Isolationswiderstand üblicherweise bei einer Spannung von 250 V bis 1000 V gemessen, abhängig vom Gerät und dessen Anwendung. Es ist unerlässlich, dass alle gemessenen Werte dokumentiert und beurteilt werden, um im Falle eines Unfalls oder einer Störung die Einhaltung der Normen nachweisen zu können. Durch regelmäßige Schulungen und Seminare wird sichergestellt, dass die Fachkräfte stets über die neuesten Vorschriften und Messtechniken informiert sind.

Welche Fehler treten häufig bei der Isolationsmessung auf und wie vermeidet man sie?

Häufige Fehler bei der Isolationsmessung sind ungenaue Messwerte durch falsche Einstellungen, externe Störungen oder unsachgemäße Handhabung des Messgerätes. Um diese Fehler zu vermeiden, ist es wichtig, die Geräteordnungen zu befolgen, die Umgebung zu berücksichtigen und eine sorgfältige Vorbereitung durchzuführen.

Welche Messfehler sind am häufigsten?

Zu den häufigsten Messfehlern zählen unzureichende Berührung der Elektrode mit dem Prüfobjekt, ungenaue Einstellungen des Messgeräts sowie Umwelteinflüsse wie feuchte Bedingungen oder elektromagnetische Störungen. Bei der Isolationsmessung ist eine korrekte Positionierung der Messelektroden entscheidend. Eine ungenaue Platzierung kann zu Schwankungen im Ergebnis führen. Beispielsweise kann eine feuchte Isolierung den Widerstand verringern und dadurch ein falsches Sicherheitsniveau vortäuschen.

Wie kann man eine fehlerhafte Messung erkennen und beheben?

Eine fehlerhafte Messung lässt sich oft durch wiederholte Tests identifizieren. Abweichende Werte im Vergleich zu vorherigen Messungen können auf ein Problem hinweisen. Zudem ist es ratsam, vor Beginn der Messung eine Funktionsprüfung des Messgeräts durchzuführen. Sollte ein verdächtiger Messwert auftreten, empfiehlt es sich, die Messung unter den gleichen Bedingungen erneut durchzuführen. Bei anhaltenden Unregelmäßigkeiten sollte das Gerät geprüft oder kalibriert werden.

Wie interpretiert man die Ergebnisse einer Isolationsmessung?

Die Ergebnisse einer Isolationsmessung geben wichtige Hinweise zur Sicherheit elektrischer Anlagen. Hohe Isolationswerte deuten auf eine gute Isolation hin, während niedrige Werte auf potenzielle Gefahren oder Mängel hinweisen. Es ist entscheidend, entsprechende Maßnahmen zu ergreifen.

Was bedeuten hohe und niedrige Isolationswerte?

Hohe Isolationswerte, typischerweise über 1 MΩ, signalisieren eine intakte Isolation und damit Sicherheit für die Benutzer und die Anlage. Bei Werten zwischen 0,5 MΩ und 1 MΩ sind bereits Warnsignale zu erkennen; diese Werte erfordern eine genaue Überprüfung um potenzielle Probleme zu identifizieren. Werte unter 0,5 MΩ gelten als kritisch und zeigen, dass Fehlerströme erfolgen können, was zu elektrischen Schlägen oder Gerätenausfällen führen kann. Ein Beispiel ist eine defekte Leitung, die bei einer Isolationsmessung lediglich einen Wert von 0,1 MΩ zeigt und somit sofortige Maßnahmen erforderlich macht.

Welche Maßnahmen sollten nach der Messung ergriffen werden?

Wenn die Isolationsmessung niedrige Werte aufweist, müssen sofortige Handlungsmaßnahmen eingeleitet werden. Zuerst sollte die betroffene Anlage vom Stromnetz getrennt werden, um das Risiko eines elektrischen Schlags zu eliminieren. Danach empfiehlt es sich, gründliche Inspektionen der Isolation, der Kabel und der Anschlüsse durchzuführen. Möglicherweise ist eine Reparatur oder ein Austausch von beschädigten Komponenten erforderlich. Nach erfolgten Reparaturen sollte eine erneute Isolationsmessung durchgeführt werden, um sicherzustellen, dass die Maßnahmen erfolgreich waren. Dies ist besonders wichtig in sicherheitskritischen Bereichen, wie in der Industrie oder bei medizinischen Geräten.

Fazit

Die Isolationsmessung ist ein entscheidendes Element für die elektrische Sicherheit und sollte dementsprechend regelmäßig durchgeführt werden. Sie hilft, potenzielle Gefahrenquellen frühzeitig zu erkennen und dadurch Unfälle sowie Sachschäden zu vermeiden. Ein konsequenter Umgang mit dieser Maßnahme schützt nicht nur das Personal, sondern auch die gesamte Infrastruktur.

Um die Sicherheit Ihrer elektrischen Anlagen zu gewährleisten, sollten Sie einen festen Wartungsplan für die Isolationsmessungen einführen. Dies beinhaltet die Ausbildung Ihrer Mitarbeiter im Umgang mit den Messgeräten und die Dokumentation aller Messungen für zukünftige Analysen. Setzen Sie Prioritäten, um sicherzustellen, dass besonders kritische Geräte und Anlagen regelmäßig überprüft werden.
